电源适配器输出整流滤波电容器的电流承受能力

       电源适配器输出整流滤波电容器需要的电流承受能力是多少？下面充电器厂家：东莞玖琪为大家一一讲解分析。

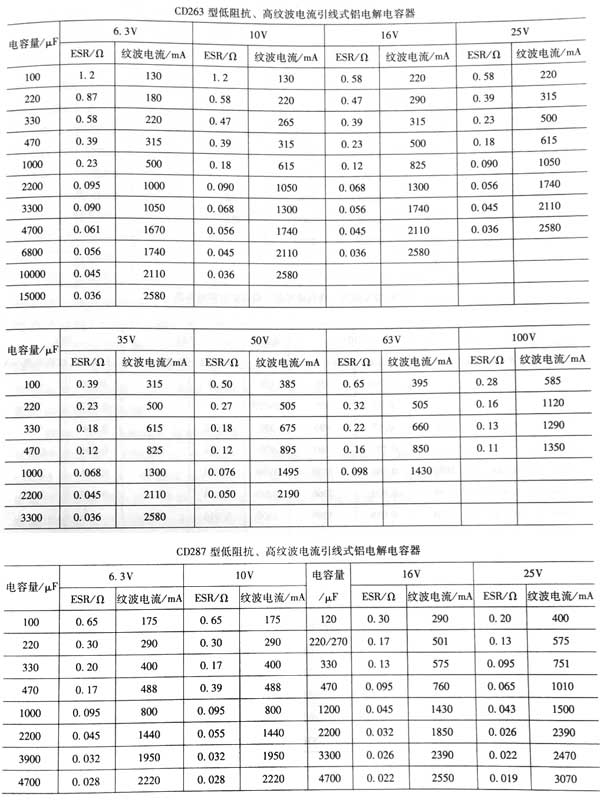

       由于铝电解电容器的ESR比较大,所以当铝电解电容器流过电流时会在ESR上产生耗而发热,因此铝电解电容器有电流限制要求,电流过大不仅会造成铝电解电容器的寿命缩短,严重时还会因高温而损坏｡适用于高频整流滤波的铝电解电容器的允许电流见表8-1｡

        表中的ESR为100kHz条件下的参数,由于电源适配器输出整流滤波的频率大多在50~133kHz,对应的谐波成分也在这个频段。

        从表中可以看到,CD263､CD287､CD284三种电解电容器分别具有一般低ESR､低ESR､超低ESR特性,CD287的ESR､承受纹波电流能力比CD263有明显的提高,而CD284则在CD287基础上有进一步提高｡

通过以上分析可以知道,ESR的降低可以使得电源适配器输出纹波电压降低,几乎与ESR同比例降｡例如25v/1000uF电解电容器,CD263为0.09Ω,CD287为0.038Ω,CD284为0.021Ω。

        需要清楚的是,低ESR主要体现在高频端,在120H或100H条件下,一般用途的CD0和CD263､CD287､CD284的ESR基本相同,不同的是高频条件下的差异,一般用途的CD110没有给出100kH的ESR,而CD263给出了100kH的ESR,说明CD263可以用在电源适配器输出整流滤波的,CD287的高频ESR更低,约为CD63的42%,这就是说用CD287直接替换CD263可以使得输出电压纹波降低到原来的42%;如果用CD284替代CD263可以使得输出电压纹波降低到原来的23%｡即使用,CD284替代CD287也可以使得输出电压纹波降低到55%｡

       而纹波电流承受能力在反激式电源适配器中更具有实际意义｡在实际应用中,反激式电源适配器输出整流滤波电容器较好的工作状态是要承受输出电流平均是的120%的有效值电流也就是输出1A电流,输出整流滤波电解电容器要流过1.2A有效值电流。

        在这里研究电解电容器可承受纹波电流能力的意义在于,电解电容器可承受的纹波电流是有限的,甚至要比预想的还低,例如一个5V1A电源适配器,在理论上仅仅需要一个电容器即可,电容量也仅仅需要1000F,但是实际上远远不是那么简单,原因就是电解电容器的可承受电流问题。

      例如:25V/1000F电解电容器｡CD263为1050mA,仅能承受约900mA输出电流所产生的纹波电流:CD287为1680mA,仅能承受约140mA输出电流所产生的纹波电流CD284为2360mA,仅能承受约2000mA输出电流所产生的纹波电流｡因此要想承受3A输出电流产生的纹波电流,电解电容器要有3600mA的电流承受能力,这也是为什么反激式电源适配器中需要多只电解电容器并联的原因。
