聚合物电解电容器具有更好的性能

  开关电源适配器由于聚合物电解电容器内部以固态形式存在,不会出现因内部产生气体而导致聚合物电解电容器内部压力过高,因此聚合物电解电容器不设有压力释放装置｡如图8.5所示｡

  从聚合物电解电容器数据中可以得知,聚合物电解电容器的直径可以做到10m,外壳并没有防爆刻痕(电解电容器直径在8mm及以上时,外壳必须防爆划痕),表明聚合物电解电容器不会“爆浆”或爆炸。

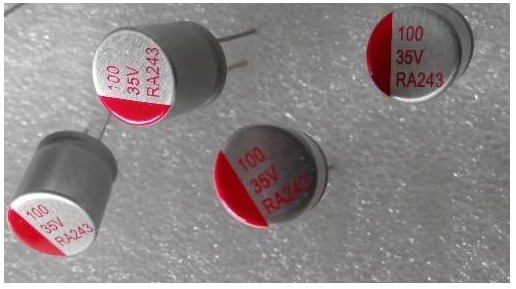

图聚合物电解电容器不带有压力释放装置

聚合物电解电容器具有寿命长(没有电解液干涸和水合反应的困惑),ESR极低的

  为了比较不同的电容器的ESR值,表列举了16V/330μF各类电解电容器的ESR和特点｡纹波电流参数｡

 16V／30p各类电解电容器参数

  很显然,聚合物电解电容器的ESR比低阻电解电容器的ESR低一个数量级以上,因此纹波电流也将明显高于低ESR电解电容器｡

为了更进一步了解各类电解电容器的ESR特性(或阻抗频率特性),选择了16V/47pF的聚合物电解电容器与低ESR电解电容器､钽电解电容器的阻抗频率特性对照如图8-6所示,也加进了16V/1000μF低ESR电解电容器的阻抗频率特性｡

从图8-6中可以看到:同样是47μF/16V电解电容器,在100Hz-10MHz频段内,低ESR铝电解电容器､低ESR钽电解电容器均无法与聚合物电解电容器相比;低ESR电解电容器只有将电容量提高到100μF后才接近47μF/16V聚合物电解电容器的阻抗,但是基本上还是高于聚合物电解电容器的ESR｡因此聚合物电解电容器非常适合开关频率在100kHz以上的电源适配器或DC-DC模块的输出整流滤波｡

  近年来聚合物电解电容器的工作电压在不断地提高,到2013年底,国产聚合物电解电容器的工作电压就可以达到400V,这对于直流电源输入反激式电源适配器来说,输入端的旁路电容器将采用聚合物电解电容器替代单体电容量相对低的陶瓷电容器。

需要注意的是,聚合物电解电容器的色点标志在正极端,而不是电解电容器的负极端在实际应用时不要弄错｡
