数字万用表在电源适配器研发过程中的运用

数字万用表的设置

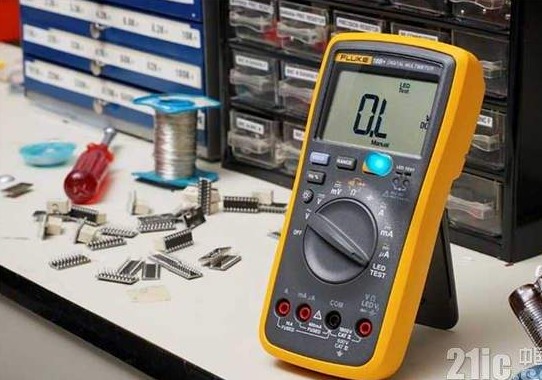

一般来说,数字万用表不需要调试,仅需要正确地设置量程｡如果显示精度不够或显示错误｡则必须更换万用表,一般来说,数字万用表出现故障即报废,没有修理价值｡数字万用表的闲置状态应该是将量程旋至最高电压挡,如DC100V或AC750V挡;万用表黑表笔

  定要插在COM孔､红表笔插在电压､欧姆的插孔,绝对不能插在电流插孔,以确保数字万用表的安全｡由于数字万用表需要电池供电,在数字万用表控制状态需要将数字万用表的电源适配器开关置于“POWER OFF”状态｡数字万用表空置状态的设置如图12-1所示｡在使用状态下,数字万用表应用最多的是电压挡,直流电压挡应用的比例最大｡般需要实现估计被测电压幅值(或有效值),以便设置合适的量程获得足够的测试精度｡测试电流时需要将红表笔插到电流“A”插孔,一定要记住:电流测试后一定要把红表笔换回到电压/欧姆的插孔｡

示波器的设置

示波器的设置,也就是从开机到开机后的基本设置｡待完成基本设置的调校后再去选择合适的量程｡

1) 放好示波器;

2) 调整示波器的提手,使示波器的荧光屏处于最最佳的观察角度;

3) 连接示波器的电源适配器线;

4) 连接示波器的探头;

5) 接通电源适配器开关;

6) 调整示波器的辉度旋钮,顺时针旋转,扫描线可以更亮;

7) 将触发方式置为“自动”,触发类型置为“内触发”;NORM

8) 确认示波器未处于“XY”状态;

9) 设置耦合方式“对地耦合”,显示模式“CHI",以便寻找扫描线;

10) 旋转水平旋钮位移和垂直位移旋钮,处在中立位置;

11) 将时基微调､垂直微调旋钮旋转到“校准”位置｡

经过上述步骤,示波器的屏幕上就应该出现扫描线,示波器的最基本的设置完成,接下来就是如何正确检测信号｡

关于示波器的使用与操作,可参见相关产品的说明书,这里不再赘述｡

如果是数字示波器,最简单的操作就是按“自动设置”按钮即可｡当然数字示波器还有更多的优点｡

测试电源适配器

测试电源适配器是必备的,特别是在第一次测试过程中尤为必要｡测试电源适配器可以是0~30V可调电源适配器,最好是双路电源适配器｡一路作为芯片及附属电路测试供电,另一路作为整个电源适配器测试用｡
