测试芯片的启动电压和欠电压关闭电压

       6V电源适配器测试UC3842工作状态的第一步是测试UC3842在什么电源电压下能工作,什么电源状态下不工作｡

       在测试控制电路是否工作时,为防止初次设计电路所产生的失误在上电时将电源适配器烧毁,可以在最初的测试时,电源适配器仅为控制电路供电,不为整个电路供电｡

       电路接法是,将测试芯片工作的供电电源适配器串联一个二极管(主要为防止后续测试时辅助电源适配器与外接测试电源适配器相互干扰而不能正常工作),接到UC3842的5脚(COM)和7脚(VCC),电源适配器电压在9-17V之间可以调节就可以了｡

       判断UC3842是否开始工作和是否进入欠电压锁定状态,可以用示波器监测UC3842的脚的VCC和第4脚锯齿波电压波形是否建立来判定｡

测试UC3842的振荡器是否起振

       在电路无误和确定UC3842是好的情况下,只要是UC3842的第4脚有锯齿波电压波形存在,UC3842就是工作的,一旦UC3842的第4脚有锯齿波电压波形消失则表明UC3842已经欠电压锁定｡如图122~图12-5所示｡

       图12-2中的通道1(CH1)为VCC(7脚)电源电压,通道3为定时电容､定时电阻端(4脚)电压,通道4(CH4)为基准电压(8脚)电压｡所有的信号的公共端为COM(5脚)｡

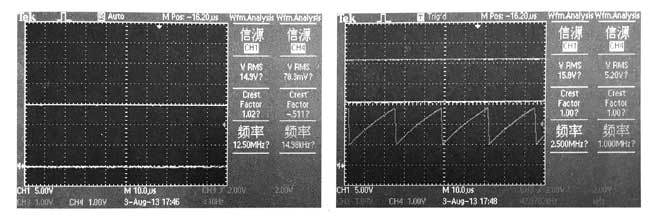

       图12-2中的VCC没有达到启动电压值,因此UC3842不能工作,第4脚(通道3)没有锯齿波电压,第8脚(通道4)电压为零,无法为芯片内部电源供电,因此这时的UC3842处于“待机”状态｡

       当VCC上升到启动电压时,UC3842得到启动,芯片开始工作,这时的电路状态为8脚的基准电压从零上升到“5V”;4脚为锯齿波,如图12.3所示｡

电源适配器电压未上升到启动电压值的状态       电源适配器电压上升到启动电压后的状态

       UC3842的振荡频率约为43kHz。

       锯齿波从开始的IV,通过外接定时电阻对定时电容充电,得到RC充电的上升电压波形｡当定时电容器电压上升到月2｡8V时开始放电,由UC3842内部电流源放电,呈近乎线性下降的波形｡

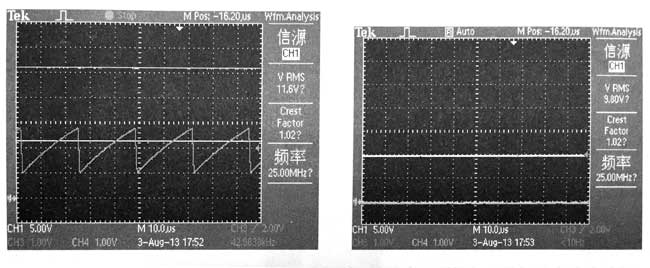

       降低VCC供电电压,只要高于欠电压锁定电压就可以正常工作,如图12-4所示｡

       图12-4中的VCC电压已经下降到11.6V,电路仍正常工作｡

       继续降低VCC电压值,一旦VCC电压降低到欠电压锁定值以下时,欠电压锁定功能开始起作用,这时的UC3842处于锁定或“待机”状态,基准电压消失,振荡器停振,如图12-5所示。

-电源适配器VCC供电电压开始低于启动电压但高于欠电压锁定电压的状态

-电源适配器VCC供电电压低于欠电压锁定电压的状态

接下来是测试UC3842的6脚是否有驱动MOSFET的输出｡
