测试UC3842的6脚是否有驱动输出

电源适配器是否有驱动输出

UC3842有输出驱动脉冲的前提条件是,1脚(补偿端)为高电压,不低于1.4V,同时电流检测峰值电压低于1V｡

在仅仅测试芯片工作是否正常,直流母线没有供电条件下,电流检测电压应该很低,不会影响UC3842的驱动输出｡

这样在电压､电流反馈均为“零”时,UC3842的输出驱动与定时电容电压､补偿端电压发热关系如图12-16所示｡

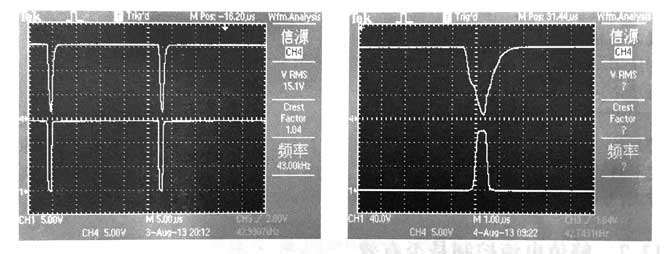

图12-6中可以看到,在没有电压反馈和电流反馈的条件下,UC3842的输出驱动脉冲为最大占空比状态,也就是与定时电容器电压的放电过程同步｡如果定时电容器的电容量比较小,如3000PF或以下,其占空比可达95%｡由于UC3842的驱动输出端与MOSFET之间串联一个约109电阻,与MOSFET的栅极电容构成RC低通滤波器,迫使MOSFET的栅极电压相对于UC3842的驱动输出波形发生变化,如图12-7所示｡

图12-7中上面的波形为MOSFET栅极电压波形,下面的波形为UC3842的输出驱动波形｡这是在没有漏极电流状态下的栅极电压波形｡如果漏极有电流状态下,栅极电压波形会变得更差,这就是说在这种状态下MOSFET的开关过程可能工作在线性放大区,使得MOSFET过分发热｡

开关管的栅极电压与漏极电压的关系,如图12-8所示｡

 -UC3842的驱动输出与MOSFET栅极电压波形的关系

-开关管的栅极电压与漏极电压的关系

图中的上波形为MOSFET栅极电压波形,下波形为MOSFET漏极电压波形｡从图12｡8中可以看到, MOSFET的漏极电压波形波形比较好,但是MOFET栅极电压波形却变得很差,甚至整个电源适配器关断与开通过程几乎处于线性放大状态,开关损耗很大｡好在这是在很低的直流母线下测试｡
