电源适配器电路原理图的设计

  设计电路前需要对设计要求进行分析,然后确定电源适配器的各功能单元､个单元元器件参数､然后是电路设计｡

主要电路环节

  首先是熔丝,这是电气安全的最关键的一个关口｡

  电气安全的第二个关口是需要抗击上电过程中的浪涌电流和瞬时过电压的冲击,一般采最简单的串联负温度系数热敏电阻和压敏电阻

  电源滤波器是必不可少的,使得电源适配器可以通过EMC(包括电气安全测测试;

  电源滤波器后是整流滤波电路,由整流桥､滤波电解电容器构成｡在这路需要正确设计整流滤波电路

  整流滤波电路后是反激式电源适配器的主回路,需要做的工作主要有开关频率的确定､变压器设计､开关管参数选择与最大占空比选择､输出整流器与输出滤波电容器的选择

  主回路确定后需要选择合适的控制电路的功能和参数

  为了防止输出过电压,需要有过电压保护,本设计采用了晶阐管将UC3842的补偿端对公共端短接来关闭驱动脉冲｡

  因此本电路采用了两只光耦合器,一只用来耦合经过误差放大的输出电压反馈信号,另

  路为输出过电压信号的耦合

电路原理图

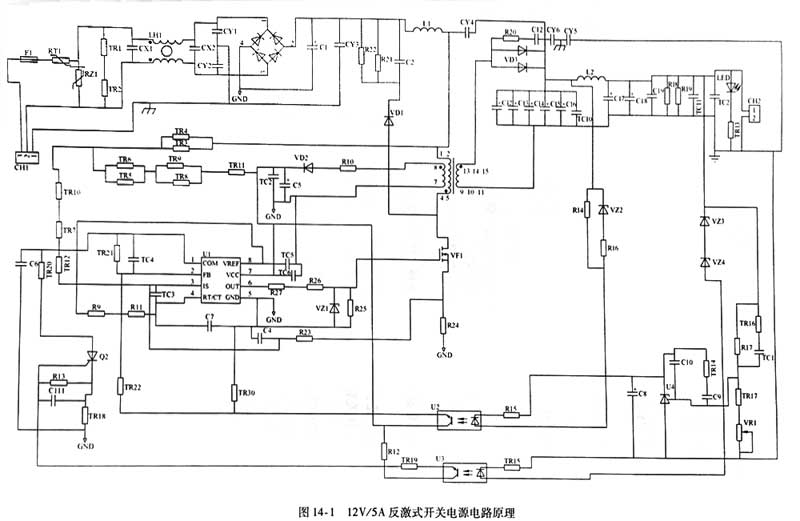

  根据上述设计思路就可以确定电路原理图,电源适配器电路原理图如图14-1所示｡
