电源适配器TOP Switch-GX系列的软启动功能

       与TOP Switch-FX系列相比,GX系列在软启动方面的新功能软启动功能使TOP SwitchGX系列由上电后并开始工作时,内部软启动电路使其最大占空比从0经10ms线性增长到78%｡同时电流限制值也从设定值的85%线性增长到100%,在自动重启动工作模式时,每次自动重启动,都重复软启动过程,消除了启动过程中对输出电容器的充电造成的TOPSwitch和输出整流二极管的功率应力和输出电压过冲;由于软启动功能, TOP Switch系列可以用于数据中推荐的正激变换器拓扑结构,而没有软启动的TOP Switch-GX系列构成的正激变换器则不能用在输入为AC220V电源适配器｡

外设电流限制功能

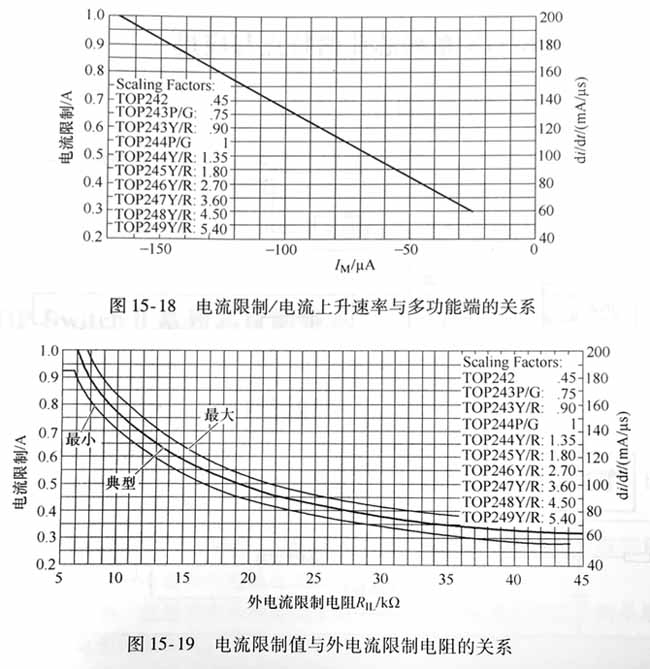

      外电路精确设置限流值功能可以利用一个电阻精确设置限流值在最大限流值的30%100%之间的任意值,如图15-18所示,这样可使GX系列在“降额”使用的同时,通过精确设置限流值,限制电源适配器的最大输出功率,以保护TOP Switch电源适配器中的其他元件,及外负载不受过大的过载电流冲击,提高可靠性｡限制电流值可以通过改变X端的外接限流电阻实现,如图15-19所示｡外接电阻小于6k时,电流限制值不变,外接电阻于6k0时,电流限制值逐渐减小｡图1518､图15-19的电流限制值是以T0244G为单位值的,其他型号可利用图中的刻度因数折算｡图中也表示了随着电流限制值的减小,主开关的开通电流上升速率也随之减小｡这样可以使TOP Switch-GX在降额使用时的开关过程的电磁干扰亦随之减小｡

 POWER Int的数据表给出的输出功率

      与TOP Switch系列相比,GX系列具有如下优点:最小导通电阻进一步减小､最大限流值增加､增加了外电路精确设置限流值软启动､频率抖动､过/欠电压保护､外设置工作频率和轻载降频等功能｡

      导通电阻的减小, TOP SwitchⅡ系列中导通电阻最小的ToP227的导通电阻在结温100℃时为50,GX系列中最小导通电阻值为2.15Ω(T0P249),导通电阻的减小使TOP Switch的输出功率增加时发热量减少｡

      GX系列的最大限流值由系列的3A提高到6｡3A,使TOP Switch在一般使用状态下,输出功率可达到150~160W｡GX系列的导通电阻及限流值见表15-2｡

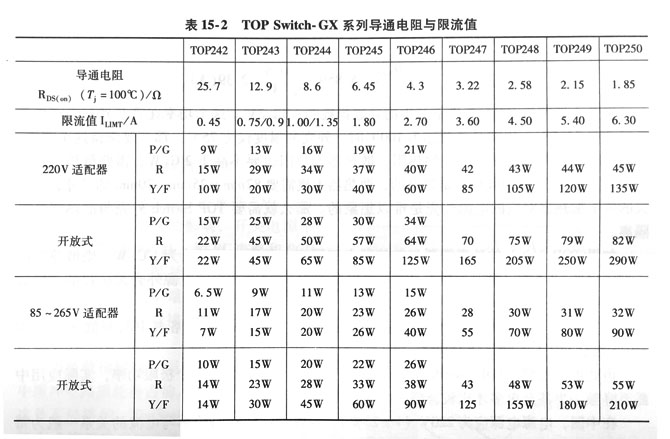

表TOP Switch-GX系列导通电阻与限流值

这个表的参数是电源适配器POWER int在测试条件为环境温度50℃得出的结果,最大实际持续输出功率是在敞开式设计,环境温度为50℃的条件下测量到的｡230V为(1±15%)｡
