电源浪涌发生的概率

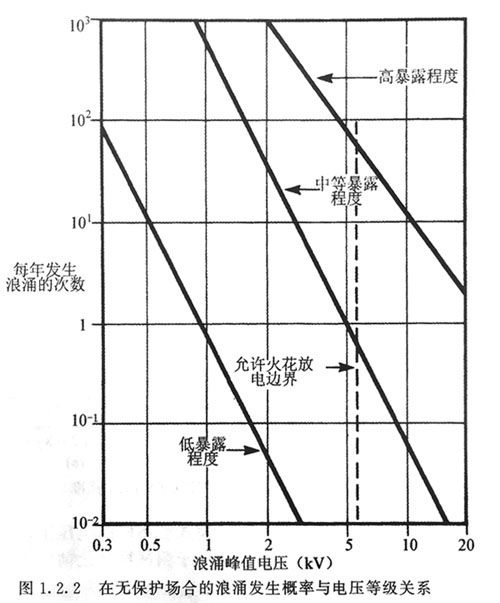

         因为电源适配器有些瞬变保护器件，例如金属氧化物压敏电阻，有其寿命极限，这取决于浪涌应力的次数和大小，当选择保护器件时要考虑到可能的暴露程度，图1。2。2来自IE587标准，如图所示，在低、中、高暴露程度的场合，从统计上按年预期，浪涌数量是电压幅值的函数。

      例如，在一个中等暴露程度的场合，一个5kV尖峰的预期至少是一年一次。更值得注意的是，6伏电源适配器在同样这段时期内，1kV-2kV范围内的瞬变将会发生几百次，因为即使是这些较低应力的瞬变就足以损坏无保护的设备，所以很显然，在任何连到电力线的电子设备中，某些形式的保护是必需的。

IEEE587-1980标准所述的暴露等级如下

（1）低暴露程度。系统所在地理位置闪电活跃度低，很少负荷开关活动

（2）中等暴露程度。系统所在地理位置闪电活跃度高，有频繁和严重的开关瞬变活动

（3）高暴露程度。少见的由长的架空线路供电的实际系统，在输电线的终端易受到反射影响，此处设备特性在高应力下产生大的过负荷火花放电

浪涌电压波形

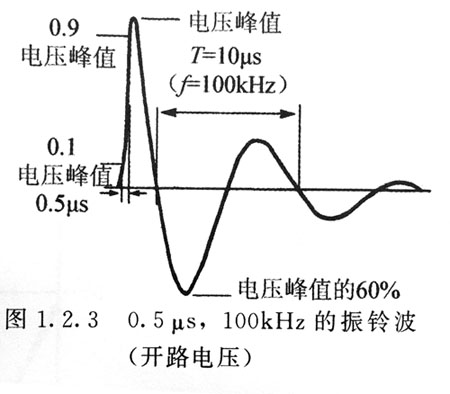

      IEEE调查发现：虽然浪涌电压波形表现为很多种形状，但现场测量和理论计算都表明，大多数室内低压系统（交流电压低于600V）的浪涌电压都有一个阻尼振荡的波形如图1。2。3所示，这是IEEE587标准中著名的“振铃波”以下文字引自该标准，很好地描述了这一现象。

       在分布系统的冲击浪涌激起传导系统的自然谐振频率振荡。结果，不仅有典型地振动的浪涌，而且在系统的不同位置浪涌可能有不同的幅值和波形。这些浪涌的振荡频率范围在5kHz到500kHz以上。对于居民区和轻工业交流电网来说，30kHz~100kHz频率是“典型”浪涌的一个现实的度量。

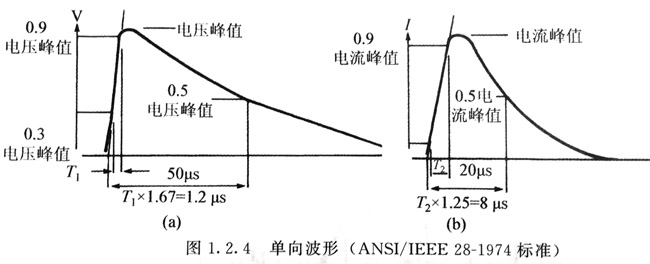

       接近于用户引入线的B类别位置将遭遇能量等级大得多的浪涌。IEEE587标准为高、低阻抗试验样品推荐两个单向波形。这两种波形见图1。2。4a和图1。2。4bB类位置的浪涌保护器件必须能够承受这两种波形浪涌的能量。除了单向脉冲外，也会发生振铃波的情况。在这种情况下，电压可达6kV，电流可达500A，各种应力情况见表。

      在保护设备内，一些器件通常运行于不同的模式和不同的电压下，保护电路的阻抗常常难于确定。为了满足高、低阻抗的情况，在应用于测试样品之前，测试电源适配器电路通常配置成指定开路产生电压波形、指定短路产生电流波形。
