B类别瞬变抑制滤波器

电源适配器如选择适当的大器件，如图所示的电源适配器电路就能在B类别的场所使用，但是更方便的是采用小的低成本的气体放电抑制器来提供额外的保护。

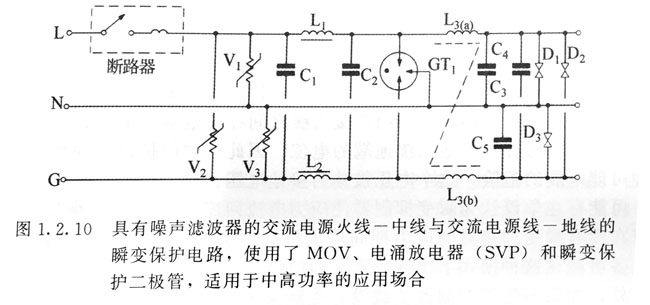

       图1.2.10所示为一个合适的电路，该电路组合了所有三种保护装置的优点，并且有完全的共模和串模滤波网络。

       英规电源适配器共模滤波电感L（a和b）由附加的串模电感L和1来补充性能，这些电感与C1~C一起，为共模和差模传导瞬变和RFI噪声提供了强有力的滤波。这种电路也可用来补充或代替电源适配器的常用输电线滤波器。

       除了压敏电阻和输出瞬态抑制二极管外，三端气体放电管GT，也连接在串模和共模电感之间。

       这一电路以较有效方式结合了三种抑制器件的全部优点，对于很快的瞬变过程，输入压敏电阻V1、V2、V与L1、L：、Ln、La、C1~C一起提供了对瞬变有效的衰减。对于持续时间较长的中等应力场合，电感中的电流将增大，输出电压也将增至刚好能使输出瞬变保护二极管D1、D2、D3导通来保护负载。

       这种B类别抑制器的主要优点是在幅值大且持续时间长的应力情况下，三端充气浪涌放电器GT1将被施加很高的冲击电压，有效地短接所有的线路包括瞬变电压到地。

       三端充气浪涌放电器的优点就是不管初始应力来源于哪条线，把所有线都短接到地这可以减小不可避免的地回路连续冲击电压。

       对这一电路进行的大量应力测试表明，在大多数情况下，电力线阻抗与L、L：限流作用结合，可防止充气浪涵放电器触发后在放电器中通过过量的电流。瞬变过去后，在供电电压过零点时，电涌放电器会恢复到非导通状态，因此，在充气浪酒放电器导通这一极少见的情况下，对负载的供电中断时间将小于半个周期。

       典型的电源适配器具有能量存储和维持能力，所以半个周期的交流供电中断不会造成对负载的直流输出中断。在极少见的充气浪涌放电器持续导通事件中，快速响应的电磁断路器会在不到一个周期的时间内动作，从滤波器中脱开交流输入。
