电源适配器熔断器选择

熔断器是可熔断的连接线，它是一种使用历史较久、使用较普遍的过载保护方法。然而，人们有时对它关注不够，实际上应该很好地理解其特性。

现代熔断器技术是一门不断发展的科学，更好的新熔断器不断地开发出来以满足保护半导体电路方面更苛刻的要求。为了获得较可靠的长期工作性能和较好的保护，必须明智地选择适合使用的熔断器。

熔断器参数

从电的角度看，熔断器按3个主要的参数加以分类：额定电流、额定电压和重要的允通”电流，或称额定熔化热能值I2t。

额定电流

熔断器有一个电流额定值已是常识，它必须大于被保护电路的较大直流电流或电流有效值，对于正确的熔断器选择来说，还有其他两个同样重要的额定值。

额定电压

熔断器的额定电压与输入电压没有必然的联系。更确切地说，熔断器的额定电压表征其熄灭电弧的能力，此电弧是故障情况下熔件熔化可能产生的物理现象。在这些情况下熔断器两端的电压取决于输入电压和电路类型。例如，在熔断瞬间，与电感电路串联的熔断器上的电压可能是供电电压的好几倍。

熔断器额定电压的选择不当可造成故障情况下过大的电弧，这将增加熔断器熔断期间的允通能量。在几种特别的情形中，熔断器盒可能会爆炸，有引起火灾的危险。在高压熔断器中用特殊的灭弧方法，包括填充细沙和用弹簧装载熔件。

允通电流（额定熔化热能值I2t）

       熔断器的这一特性是由使熔件熔化所必需消耗的能量来定义的，有时称为弧前允通电流。为熔化熔件，元件上产生热量的速度必须快于它传导热量的速度，这需要一个确定的电流与时间的乘积。

      在很短的时间之内，通常少于10ms，很少的热量能从熔件传导出去，且熔化熔断器所必需的能量是熔断器的比热、质量和所用合金类型的函数。对于某种特定的熔断器，熔件所消耗的热量是以W·s（J），即I2R*t的形式存在的。熔断器电阻是常数，则热量与I2t成正比，对于某个特定的熔断器弧前能量称为熔化热能值I2t。

在较长时间内，要熔化熔断器所需的能量会因元件材料、周围填充物的热传导性质熔断器盒的不同而变化。

      在较高电压的电路中，在熔件熔断后会产生一个电弧，在此电弧维持期间将有更多的能量会由此传到输出端。这种能量的大小取决于所加的电压、电路特性和熔件的设计，因此这一参数并非仅仅是熔断器本身的一个函数，而是会随着应用的不同而变化。

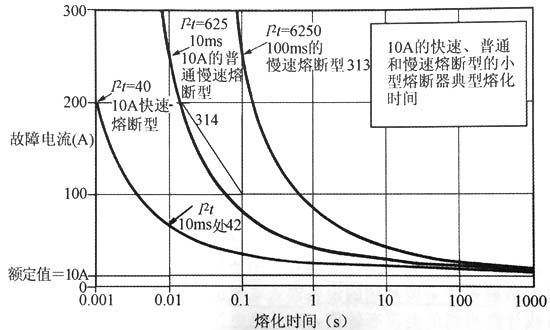

       熔化热能值P2t把熔断器分为比较熟悉的慢速熔断型和快速熔断型。图1。5。1所示为3种类型各自的典型弧前电流／时间的允通特性曲线。在短于10ms的时间内，曲线能粗略地表现出t规律。在熔断器盒内添加缓和剂能大幅度地改变熔化特性的形状。应该注意的是在相同额定电流的慢速熔断的熔断器中Pt能量，也就是允许通过到受保护设备端的能量可增至20倍。例如，熔断器的P2t范围可以从10A的快速熔断型的5A3s到10A的慢速熔断型的3000A2s

       熔断器总允通能量包括弧前和起弧部分，也极容易得到改变。它取决于熔断器的材料、熔断器的结构、所加的电压、故障的类型和其他电路连接参数。
