充电器恒功率负载

      通过设计，充电器能在很宽的输入电压范围内保持输出电压恒定，因为输出电压是固定不变的，在负载稳定的情况下，即使输入电压有变化，输出功率也能保持不变。又因变换效率几乎是恒定的，则变换器的输入功率也是恒定的。

     为了在输入给变换器的电压下降时也能保持恒定的输入功率，输入电流必须提高。因而储能电容C。的电压放电特性VC，的曲线就如负指数曲线，在二极管导通期过后，它的电压值开始于初始的较大值Vi。

式中，C_e=储能电容值（µF）；

VC_e=C_e两端的电压；

V_i=在t₂时刻Ce的初始电压；

P=负载功率（在变换器上）；

t=t₂与t₃之间的时间（µs）。

图中用实线表示的在t₂~t₃期间的放电曲线VC_e1或VC_e2表现了这种特性。

恒电流负载

       还要说明的是，在二极管导通期间，当调节器的输入电压下降时，线性稳压器也必须维持输出电压不变，而在线性稳压器的情况下，输入电流与输出电流相同，当输入电压下降时输入电流仍维持不变。因而，线性稳压器的电容放电特性是线性的，而不是反指数的。

整流器与电容器的波形

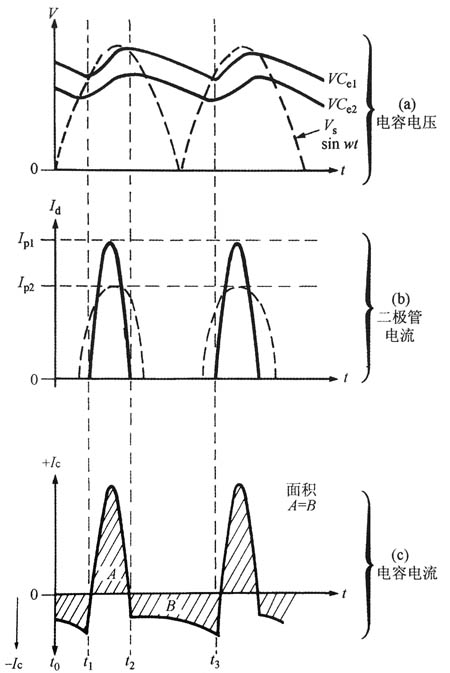

      图所示为人们所熟悉的全波整流波形，它可从图1。6。2所示电路中获得。其中的虚线波形是在A、B点之间的半波整流电压，此处假设二极管压降为零。实线所示为C、B点之间的电容电压VCe1或VCe2，该电压是施加于负载上的，在这里负载是直流-直流变换器部分的输人。

      t1时刻，当施加于桥式整流器的电压超过了先前的电容器的电压时，整流二极管开始正向偏置，电流通过R，来供电给负载并对C。充电，在导通期间（t1~t2），整流二极管输入电路、储能电容上流过一个大电流，因面电容C。将会充电到充电器的峰值电压，然而在时刻，外加电压下降到低于电容器上电压，整流二极管关断，输入电流降为零，图1。63b所示为输入电流的波形，图16。3c所示为电容电流的波形。

      在t2~t3期间，完全由储能电容C提供负载电流，从而使其部分地放电。因为此电压在下降，所以负载电流要增加，加快了电压衰减的速度。在时刻，供电输入电压再次超过了电容电压，此后重复这个循环。

       应该注意的是，电容峰值电压总是小于外加电压的峰值电压，这是在R。和整流二极管上不可避免的电压降造成的，该电压降是负载电流和Rs值的函数。

       如图中的虚线所示，使等效串联电阻从较小值逐渐增加到某较大的值将会少许增加电压降达到VC。。这将减小电流峰值并增加整流二极管的导通角。二极管峰值电流的相当可观地减小能减少输入线路和滤波器的PR损耗并提高功率因数。

      纹波电压峰峰值主要是电容大小和负载电流的函数。它在等效串联电阻R，影响下只发生少许的改变。

      电容器的纹波电流见图所示。在导通期间（t₁~t₂），电容Ce正在充电，表现为一个正方向的电流流动；在紧接着的二极管关断期间（t₂~t₃），Ce将放电。电容器的峰值和有效值电流是负载、电容大小和R，的函数，在稳态的情况下，在零基准线之下的B区域必须与在零基准线之上的A区域面积相等来维持C。两端的平均电压值不变。
