输入电流、电容紋波与峰值电流

       图清楚地表明即使输入电压保持为正弦波，输入电流也将严重畸变，且具有很大的峰值。畸变的电流波形导致了输入PR功耗的增加和输入功率因数的降低。甚至有一个很大的纹波电流流入滤波电容。

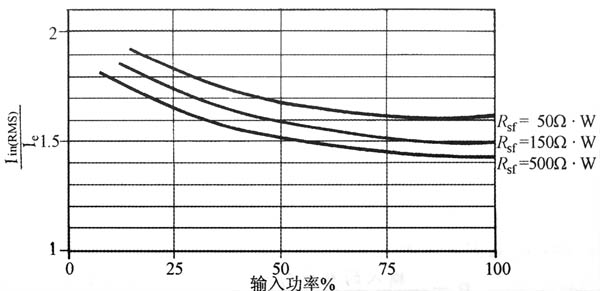

       图中显示了输入电流有效值、电容电流有效值、电容电流峰值这3者与输入功率、等效电阻值因数R的关系，等效电阻值因数是典型应用中的一个参数。这些信息在正确确定输入元件的大小时是很有用的。

选择浪涌抑制电阻

       如前所述，等效串联电阻是由几个要素组成的，其中的一些因素设计者无法控制。大的串联浪涌抑制电阻具有优点，能减小重复和浪涌电流峰值，减小整流二极管、储能电容、滤波元件的应力，可提高功率因数。然面，这也造成了更大的总功耗，降低了整体效率，也减弱了对输出电压的调节能力。

      浪涌抑制电阻通常是一个折中的选择。在使用浪涌抑制热敏电阻的小功率应用中，这通常能提供足够的“热电阻”来限制电流峰值，得到所要求的性能。在大功率的应用中，使用低阻双向三极晶闸管或SRC进行浪涌抑制，输入滤波电感常常成为主要的串联电阻所有电阻值通过缠绕匝数确定。所能允许的电感温升限制了这个电感的电阻较大值。但这种电感设计的功耗限制方法具有这样的优点：它允许以较大匝数缠绕于磁心，能在所选定尺寸的磁心上获得较大的电感。

电阻因数Rsf

在图中，为了更普遍地使用，等效串联电阻Rs被转换为个电阻因数Rsf:

Rsf=R’s *输出功率

       如果技术要求为功率因数高于0。6，而需要一个附加的串联功率电阻以增加正常的充电器内阻，这样做的不利之处是增加了功率损失，不可避免地减小了整体的效率。为了使功率因数高于0.7，需要一个低频扼流圈输入滤波器。在某些应用中需要特殊的连续导通升压变换器输入电路。
