脉冲启动电路

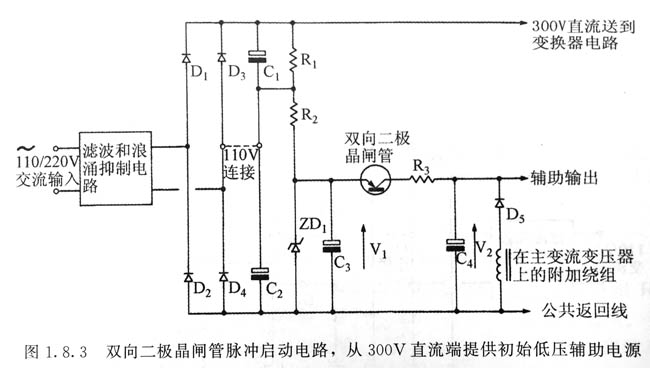

图所示为一个典型的脉冲启动电路,其工作情况如下。





电阻R1和R2通常是储能电容C1和C2的放电电阻,在接通后它们使电流流入电容C3,此时辅助充电器的电容C4将放电。

C3的电压将增大,直到双向二极晶闸管(diac)两端达到了触发电压。双向二极晶闸管此时会触发并从C3转移部分电荷到C4,转移电流的大小受电阻R3的限制。

选择适当的电容C3、C4和双向二极晶闸管的电压值,使所需的辅助充电器电压在C两端逐步形成,并使变换器通过正常软启动开始工作。

再次,通过D5和附加绕组正反馈,主变压器提供了辅助充电器

由于C4进一步地充电,电压上升,双向二极晶闸管关断,因为有ZD1对C3的钳位动作,双向二极晶闸管两端的电压不再达到触发值。

此电路具有这样的优点:

在导通瞬变期间提供大电流,面在电阻R1和R2上又不会有过多的损耗。在变换器第一个脉冲未能启动的情况下(这种情况极少出现),一旦C4放完电并且C3重新充电至双向二极晶闸管的导通电压,启动动作将会重复。

双向二极晶闸管的选择是很重要的。它必须能够传导所需的导通电流,导通电压应小于(V1-Vstart)并大于(V1-V2)(其中,V1是ZD1钳位电压,Vstart是控制电路的启动电压,V2是变换器工作时C4的电压);否则在第一个脉冲之后将发生锁定。用一个小SCR和适当的门驱动电路代替双向三极品闸管是可行的。
