充电器软启动电路

软启动电路

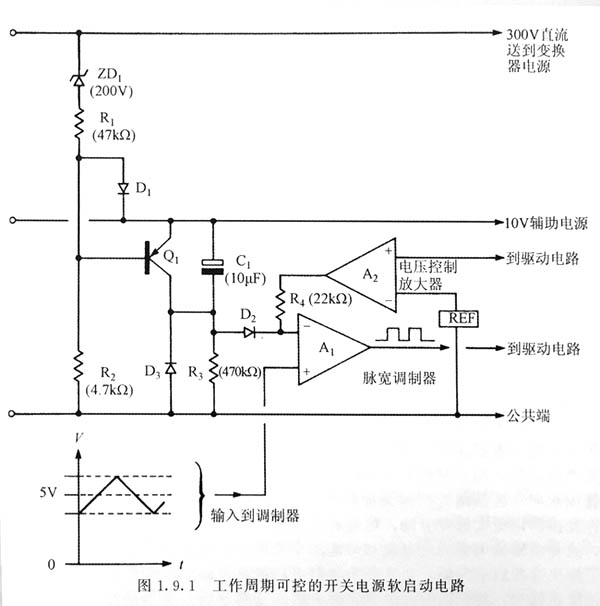

       典型的软启动电路如图所示,运行情况如下。

       当首次接上充电器时,C1将放电10V充电器线上逐渐增大的电压将使放大器A1反相输入端为正,禁止脉宽调制器的输出。晶体管Q1将通过R2导通,保持C1放电状态直到送到变换器电路的300V直流线上形成的电压超过200V。

       此时ZD1将开始导通,而Q1将关断。C1将通过R1充电,使A1的反相输入端电压拉向零伏,并允许脉宽调制器的输出向驱动电路提供逐渐增大宽度的脉冲,直到形成所需的输出电压。

       当正确的输出电压建立后,放大器A2控制了放大器A反相输入端的电压。C1将继续通过R3充电,使二极管D2反向偏置并使C1不再受调制器的影响。当充电器关断后,C1将很快地通过D3放电,为下一次的启动动作重新设置C1。在输入电压较高时,D1可防止Q1被大于正向二极管压降的电压反向偏置。



 充电器软启动电路

       此电路不仅提供接通延时和软启动,而且提供了低压禁止作用,防止变换器在供电电压完全建立前启动。

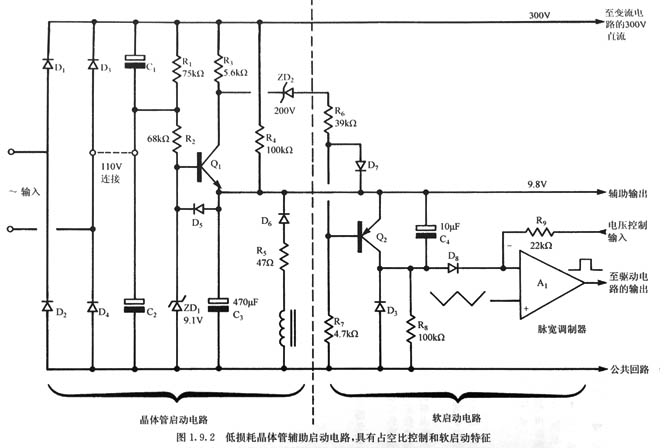

       这一基本原理可能有很多的变化,图1。9。2所示为一个应用于图1。8。2中晶体管启动电路的软启动系统。此例中,直到辅助电容C2已充电和Q1关断时,ZD2的输入才变高,软启动才开始。因此,在本电路中,在软启动能够开始之前充电器电压和辅助充电器电压必须能够正确地建立起来。这将保证变换器在正确的控制状况下启动。



低压禁止

      在很多开关方式的设计中,当输入电压太低而难以保证正确的运行时,避免功率变换器动作是有必要的。

      变换器的控制、驱动电路和功率开关电路都需要正常的供电电压来保证无误的开关动作。在很多实例中,尝试在低于较小输入电压的情况下运行会导致功率开关的失效,这是由不当定义的驱动条件和不饱和的功率开关导致的。

      通常,在电压降低到次较小工作电压以下时,可使用电压禁止信号以一种适宜的方法来关断变换器,该电压禁止信号原是用于在供电电压高到足够大能保证正确运行之前防止变换器启动的。

      低压禁止电路常连接到软启动系统,这样,直到形成正确的工作电压后,才由正常的软后动动作来启动低压禁止电路。这也满足了软启动动作的延时要求,并能避免出现启动竞争状态。

 充电器软启动电路

       图所示为一个具有低压禁止的典型软启动电路。在该电路中,附加绕组提供了施密特触发器的动作,该绕组具有足够的滞后特性来防止在导通门限上发生间歇振荡器的振荡模式。(此处的“间歇振荡器的振荡模式”是指在低压门限值所发生的迅速通断的开关动作,这是由负载导致的输入电压变化的结果。)
