过电压急剧保护电路

在图1和图2中显示的是较精确的过电压急剧保护电路。这类电路的选择由所要求的性能来确定。在简单过电压急剧保护电路中，一般都是在理想的快速保护（它受干扰的影响）与延时动作（它在延时时间有出现电压过冲的潜在危害）之间做出一个折中选择。

为了达到较好的保护效果，要求过电压急剧保护动作快速且无延时。工作电平应刚好超过正常电源适配器、输出电压。但是该类简单快速动作的过电压急剧保护电路通常导致许多令人讨厌的操作，它对输出端出现的较轻微变化都做出响应。

例如，一个普通线性调节器的负载突然减少将导致输出电压的过冲，过冲的幅度由电源适配器瞬态响应特性及瞬变负载的大小来决定。在采用高速工作的过电压急剧保护电路中，这种普通瞬变过压状态可能导致一个不必要的过电压急剧保护行为而关闭电源适配器。

在该类受干扰影响的状态下，限流电路通常会限定这个故障电流，因此它仅仅要求一个电源适配器开、关循环周期来恢复输出，为了减少由于受干扰影响而关掉电源适配器的可能性，一般常用的方法是提供一个较大的工作电压以及一些延时，因此在简单过电压急剧保护电路中，必须在工作电压、延时时间以及所要求的保护之间做一个折中选择。

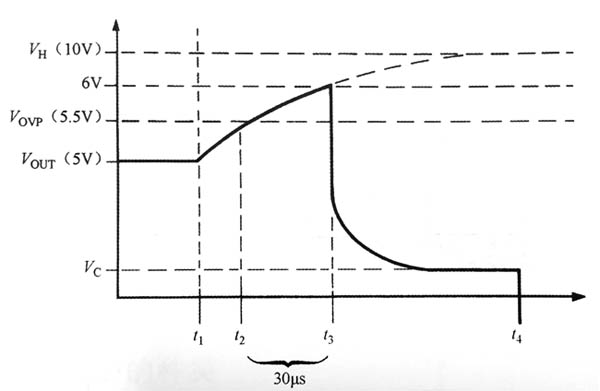

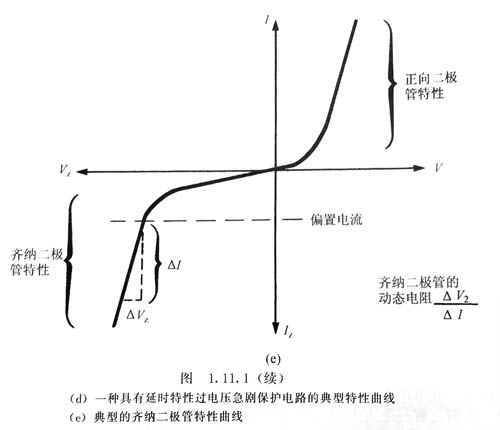

图显示的是一个线性调节器对一种过压故障所做的典型延时过电压急剧保护反应。该例中调整管Q1在t1时刻已经产生短路故障，此时输出电压迅速从正常调整的端电压值V。

上升到输入电压Vn值，此输出电压上升的速度由回路电感、电源适配器电阻、输出电容C。的大小确定。该过电压急剧保护的电压设置为5.5V，它出现在t2时刻；由于过电压急剧保护从2到2有30gs的典型值延时，此时将出现一个电压过冲，如果输出端电压变化率为图中所示那样，直到输出电压达到6V时过电压急剧保护才工作。

此时，从到4熔断器的熔断时间内，输出电压被钳位在一个较低的Vc值，然后输出电压变为零值就这样给外部集成电路负载提供了一个全范围的保护。

该例中选择一个合适的晶闸管延时时间以满足一个线性电源适配器20μs的瞬态响应时间典型值。尽管这样的延时可能会防止干扰造成的关断，但可以清楚地看到，如果在延时时间内较大输出电压没有超过负载较大额定电压（此电压对于5V的集成电路来说是6.5V）那么在故障情况下输出电压的变化率dv／dt的较大值就必须被限制。

针对小输出电容和低电源适配器电阻的电源适配器，所要求的dv／dt也许不能得到满足，电源适配器设计者应该检查故障模式下的输出电压变化率。电源适配器内阻由变压器电阻、整流二极管电阻、电流传感电阻以及熔断器的固有电阻等组成，通常，电源适配器内阻可满足要求。
