实际电路描述和工作原理

实际电路描述

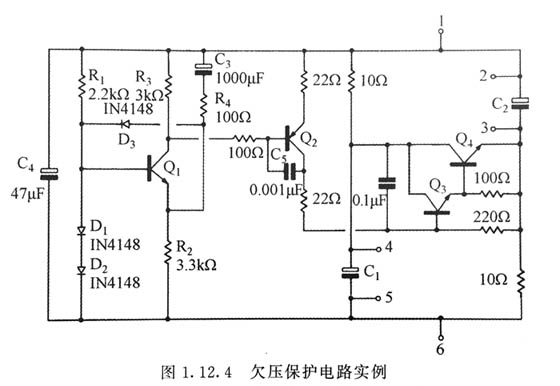

图中表示了基于这种技术的实际电路。在该电路中，开关SW：或者Q1被个由Q3和Q4组成的达林顿管所代替。该达林顿管作为开关和线性调节器使用。

尽管Q3和Q4现在所在的位置是在电容C1与C2之间，但是就如前所叙述那样，它们在串联电路中的位置不改变该串联电路的功能。

Q1和Q2是驱动和线性调节器控制电路的某一部分。由于看上去缺少一个标准参考电压，因此该电路不能很容易被认出来是一个线性的调节器。但是电容C3上建立了一个正比于指定的正常电源适配器电压V，的相对参考电压，因此在这里不需要一个绝对参考电压；在C上设置好一个相对参考电压，就能使电路能够进行自动地电压跟踪。因此，该电路对电源适配器任意的欠压行为都能够做出反应，而不需要针对某一个特定电压值。

实际电路工作原理

初始条件

由R1、D2和D2组成的分压网络可以给Q1的基极提供一个偏压。Q1导通后就会在电阻R：上形成一个压降，这就形成了Q1的第二个偏压，该偏压约等于一个二极管的压降0。6V，流过电阻R3上的电流与流过R：的电流几乎相等，同时在R3上就形成了第三个偏压，因为R3要比R2稍小，该偏压值稍微小于R2上的电压值。

因此，在静态条件下，晶体管Q是关断的。同时，电容C将通过R、R2、D、D以及D2进行充电，所以它的负端电压较后的值将与Q的发射极电压相等；而C与C2通过100电阻充电到输入电压Vs。

瞬态特性

当一个瞬变电流出现时，它将引起负载端即输出端1到6的电压降低。而C的负端将跟踪这个变化，使得Q1的发射极变为负。在输出端电压经过几毫伏的变化后，Q1开始导通，这样也使得Q2导通，Q2将驱动由Q1和Q组成的达林顿管导通。

这个动作就使得C1与C2串联，为输出端1到6提供驱动电流以阻止终端电压的进一步降低，该电路可以被认为是由C1和C2上的电荷来维持终端电压的稳定。

应该注意的是：该电路是在正常工作情况下通过C上电压的变化来自动跟踪一些低于正常工作电压的偏差。因为控制电路总是处于工作状态而且接近于导通，所以它的响应速度是很快。小旁路电容C可以在Q、Q，很短的导通时间内维持输出电压。

只要输出电压低于正常值所定义的范围（通常为30mV），欠压钳位就会出现。自动跟踪设计不需要设置欠压保护电路的工作电压，此工作电压对应于电源适配器输出电压。

这种保护电路在负载瞬变成问题的场合中非常有效。为了消除电源适配器输入工作电压下降带来的影响，它的位置较好是靠近瞬变发生的负载端，在一些场合中也要求一些额外的电容去延长保持时间，它们可以并联在C1的2、3两端和C2的4、5两端。

该技术的另外一个优点是，在电源适配器中对峰值电流的要求降低了，这就允许使用电流额定值较小、价格较低的电源适配器。

在完整的电源适配器系统设计过程中，采用此种保护电路已经成为了系统设计理念的一部分。由于它不是电源适配器的组成部分，因此更应该由系统设计师应该考虑这种需要。

图1和图2显示的就是在有或者没有保护电路的情况下负载的特性曲线。可以很清楚地看到，即使电源适配器有很快的瞬态响应，采用欠压保护电路来改良负载端性能仍然是非常有意义的。
