电源适配器折返输出限流原理

折返（fold back）限流，有时候也称为可再启动限流。它类似于恒流控制，不同的是其电压随着负载电阻变为零也相应减少，且电流也会下降。但是就是这个小小的特性变化却对电路性能产生了很大的影响。为了解释原理，我们在这里考虑使用一个线性电源适配器。

在线性电源适配器中，折返限流的目的就是防止电源适配器在出现故障时受到损害。采用折返限流时，电路在过载情况下减小电流，从而减少线性调整晶体管的损耗，因为线性调整晶体管存在高损耗，所以折返限流是线性电源适配器中经常使用的方法。

折返限流的原理

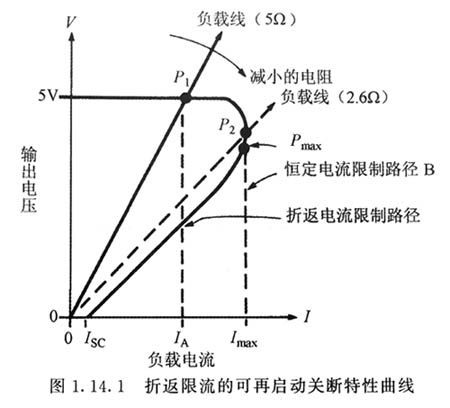

图展示了典型的可再启动特性曲线，它是折返限流电源适配器输出端的实际测量结果。

一个纯电阻负载可以描述为一根直的负载线，如图中所示为5Ω的负载线。每一条电阻负载线的起点在零点，它的电流和电压是成比例的。

在无负载即电阻无穷大时，负载线是垂直的。当负载电阻发生变化时，这根直的负载线将会以原点为中心点顺时钟转动，当短路时，其电阻为零，负载线成水平位置。应该注意到这根直的负载线只能与电源适配器的可再启动特性曲线有一个交点，如图中的P1点，在线性电阻负载的情况下，即使其关断特性曲线是可再启动式的，“锁定”情形也不可能会出现。

在图所示的例子中，当负载电流从零增大时，其输出电压仍然保持为5V。但是当电流值增大到Imax。的限流值并到P2点时，如果再减少负载电阻（而增大负载），就会引起电压和电流的下降。因此在短路的情况下，输出端只输出小电流lsc。
