具有交叉连接负载的折返锁定问题

当两个或更多的电源适配器串联在一起给某个线性电阻负载供电时,仍可能出现“锁定”现象。(这种串联连接一般具有一根公共线而且能够输出正电压和负电压。)有时这种电压的串联形式用来提供较高的输出电压。

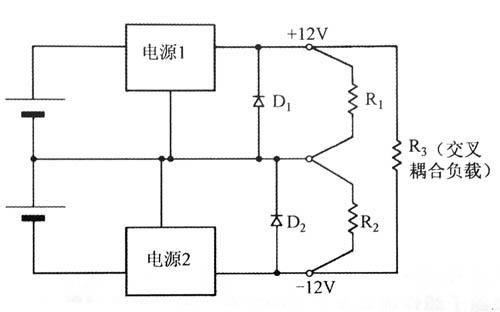

图中显示的是串联形式的折返限流电源适配器。这里,电源适配器提供了士12V的输出电压。正常情况下常用的电阻负载R1和R2不会出现什么问题,其输出电流也在折返特性曲线范围内,见图中的负载线R1和R2。但是当交叉连接负载R3的一端连接到正电压输出端而另外一段连接到负电压输出端时,那么在一定负载电流的幅值下就有可能导致“锁定”。



图中显示两个折返限流保护电源适配器的合成特性曲线。对于每个电源适配器而言,R和R2的负载线从原点出发,各自都只经过折返特性曲线交于一个点。而交叉连接负载R3的负载线的起始点可以假设为+V点或者为一V点。这样可以形成一根合成负载线,因此根据R3的大小,它可以位于折返特性曲线内部或外部。在这个例子中,尽管合成的负载线较后与特性曲线的交点为P1,但是当电源适配器供应第一次接通时有可能会在P2点出现“锁定”现象。如像前面讲的那样,一种解决方法为增大两个电源适配器在短路时的电流值,使工作点位于合成负载曲线上。

在图中必须要安装旁路连接的钳位二极管D1和D2,在供电期间它们用来阻止电源适配器的反向偏置电压。采用折返限流的保护电路时,如果把反向电压偏置加到电源适配器的输出端,折返特性会加强,电流也会变得更小。这种效果在图用折返曲线的延伸虚线显示。

 具有交叉连接负载的折返锁定问题

具有交叉连接负载的折返锁定问题

总的来说,我们可以看到折返限流保护有许多缺点。很明显,如果不是必需的,就不要使用折返限流保护电路,这样就可以较大限度地避免这些问题。



折返限流在开关电源适配器中的应用

在开关电源适配器中,以前提到的一些限制也同样适用于采用折返限流保护电路的应用。但开关电源适配器控制元件的损耗功率不再是输出电压和输出电流的函数,对折返限流的需求被因此,折返限流保护不应该指定用在开关电源适配器中,它对电源适配器的保护也不是必需的,同消除时它往往会带来一系列问题,例如“锁定”问题。正是因为如此,在开关电源适配器中一般喜欢用恒流型限流的保护方法。

尽管非线性的可再启动特性对开关电源适配器来说毫无可取之处,但通常还是加以规定。引进和使用的可能性来源于线性损耗调节器的实践,采用恒流型限流时,在短路条件下线性调节器会产生大量的内部功耗。但是,在开关电源适配器不会产生大损耗的条件下,由于可再启动特性曲线可能给使用者带来一些麻烦,因此这里就没有太多的理由规定在开关电源适配器中使用该种限流方法。给电源适配器单元增加一个电路却降低电源适配器的性能也是没有必要的。
