多输出变换器的辅助输出电压的中心校正

       当变换变压器有多个绕组用来提供辅助输出电压时，要获得正确的输出电压有时会出现一些问题。变压器的绕组只能以一匝为单位进行调整，如第三部分第4章有时可以是半匝，因此变压器不能利用所有的绕组输出精确的电压值。

       当采用输出辅助电源适配器时（通常是三端串联调节器），副边输出电压误差通常可以满足要求。但是在很多场合下辅助电源适配器并没有附加电压调节器但又需要能够对输出电压进行中心校正（把输出电压设置到一个绝对值上）。

接下来介绍用饱和电抗器的无损耗方法进行电压调整的电路。

实例

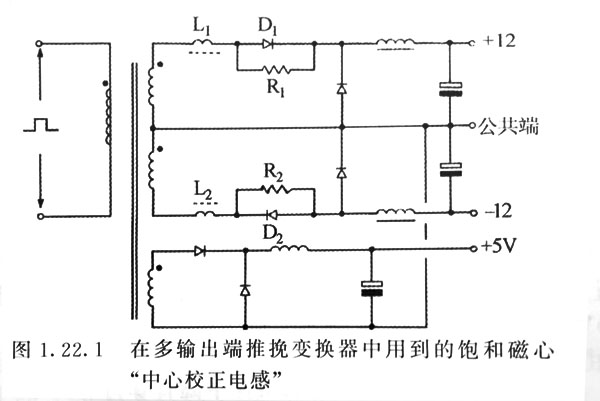

图中考虑有三组输出的正向变换器的副边电路。假设5V输出是一个经过闭环调整、稳定的校准电压输出。

       该图中有±12V两个辅助电压输出，由于5V电源适配器输出是经过一个闭环进行控制的这两个电压现在一般是半调整的。假设对12V输出只需有±6%的调整特性，就没有必要采用附加串联调节器的方法。

       另外，为了得到12V的输出，该例中要采用11。5匝绕组，而半匝绕组是不可能实现磁通平衡的。如果变压器中用12匝绕组，12V电源适配器的输出电压就会增大约0。7V。这里，5V输出是由主控制闭环电路设置的指定脉冲宽度来确定的，而12V的输出也是由此指定的脉冲宽度来确定的。如果假定脉冲宽度为15µs导通，18µs关断，整个脉冲的周期就为33µs。

       在此，不可能在整体上缩短脉冲宽度来获得12V电源适配器的准确输出电压，同样缩短脉冲宽度也会降低5V的输出电压。另外，如能缩短12V电源适配器的脉冲宽度面不会改变5V电源适配器的脉冲宽度，就有可能使全部的电源适配器都输出所要求的电压，采用饱和电抗器能够达到这个目的。

用饱和电抗器调整电压

在变压器与12V整流二极管D1、D2之间的输出接线处放置一个环状绕组饱和电抗器，以下将讨论它所产生的效果。环状绕组饱和电抗器见第二部分第21章所述。

电抗器L1与L2的选择和设计必须满足达到饱和所需延时时间ta的要求，由下式计算为：

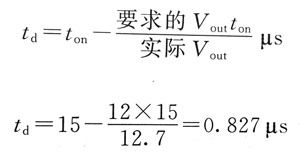

额外的延时时间ta将在输出功率脉冲的前沿上升过程中出现，同时12。7V的输出电压将会调回到12V，此调整过程的较完整的解释可见第二部分第21章的内容。

剩下的工作是设计一个电抗器来达到上述要求。
