图所示的为输入电压从0V变至250VDC时的启动特性和D点输出电压。当输入电压在250VDC至400VDC的正常工作范围内时，输出稳压性能良好。

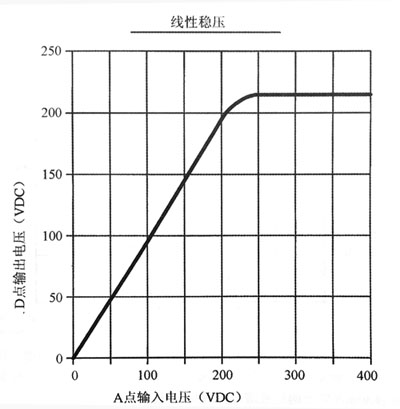

A点输入电压（VDC）A点电压从0V至400V时，线性稳压器D点输出直流电压的调节。注意输入电压从0V至250V时电压比为线性的，随后当输入电压从250V变为400V时，输出电压稳定于215V。这种特性为图1。23。8中的50kHz正弦波逆变器部分提供了良好的低电压启动和工作电压范围内的稳压

直插电源适配器折返式限流

从图中可以看出，负载电流经电流检测电阻R1流向D点，所以R1的电压与负载电流成正比。R1和Q2提供过载限流。D点相对于C点的输出电压随负载电流的增加而降低。当Q2的基极经R4相对于C点的电压保持为恒定的-2。2V时，此降低的电压直接施加在Q2的射极。当Q2基极电压比射极电压大0。6V时，Q2逐渐开通；当负载电阻减小时，Q1的棚极电流转移以阻止电流的进一步增加，结果使输出电压降低。电阻R3R4和R产生F点的负偏置电压，使R1的电压在Q：开始导通前必然超过2。8V（电阻220、电流130mA）。限流时，随着输出电压的降低，F点的负偏置电压也降低，因此Q2在更硬的条件下开通，并且电流的限制作用减弱，形成折返式限流特性。这个折返过程降低了短路情况下Q1的应力。

图所示的为电流从0至100mA的正常负载范围内输出电压所具备的良好的稳压特性，以及电流超过130mA时的限流过程（负载电阻为16000）。对于电流大于13mA的过载情况，图中给出了负载电阻从1600降至0（短路）过程中的折返式限流特性。130mA为限流点，提供了工作裕量；正常情况下的电流不能超过100mA。

图中开环线性稳压器的负载调节和折返限流功能。注意电流从0至100mA（21。5W）期间电路所具备的良好的负载调节性能。130mA以上的过载情况出现时，电路进入折返限流状态。满载时Q1的额定损耗为8。5W，而短路时的损耗为27W。对于短路时保护功能的扩展，电路可能需要热保护，视散热片的尺寸和效率而定

尽管开关调节器的设计相对简单，但从图可见，调节器具有良好的启动特性，并为本应用提供了令人满意的性能。

由于正弦波逆变器的输入电压稳定于215V，所以变换器的50kHz输出是半稳定的，在可接受的范围内波动，因此可用于多种辅助系统，而无需任何附加的调节系统。
