电源适配器通过自动调整强迫型均流

这种并联工作模式采用了通过自动调整每个电源适配器的输出电压来保持均流的方法，适用于许多个并联单元。获得此自动调整的原理如下。

因为稳压源的输出电阻太小，约几毫欧姆或更小，输出电压只要有一个非常小的变化便能引起任何一个并联单元输出电流的大变化。

采用强迫均流的方法，在原理上任何数目的电源适配器单元都可以并联在一起。每个单元都拿自己正在输出的电流与整机设置的平均电流进行比较，根据比较结果来调整它的输出电压，使它们自己的输出电流与平均电流相等。

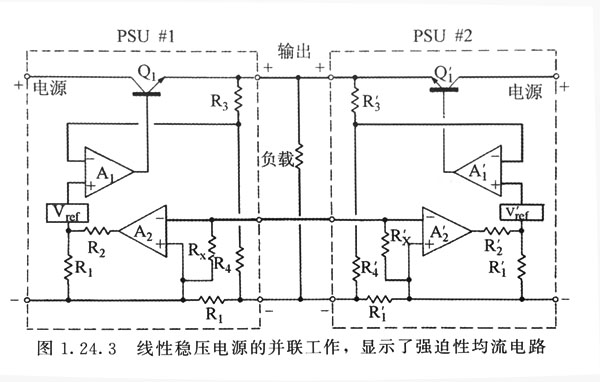

图显示了此种系统的原理。放大器A1是电源适配器的压控放大器，通过把由R3和R4分压电路得到的输出电压与一个内部参考电压V进行比较来控制它的功率级，维持输出电压不变。但是V是由标准参考电压V。与一个可调整的参考电压V：串接组成的，这里V2是由电流传感放大器A2输出接到分压电阻网络R1与R2进行分压所形成的，所以，V：与Vm会随放大器A2输出的变化而变化，它的调整范围有限，其典型值为1%或更低。

放大器A2将其所在电源适配器单元的输出电流与整机的平均输出电流进行比较，这个过程是通过内部电流支路R1上的模拟电压与整机模块产生的平均模拟电压进行比较来实现的，此平均模拟电压是由全部支路产生并由互相连接的电阻R，的平均作用来实现的。A2可增大或者减少第二个参考电压V2及所在电源适配器模块的输出电压，维持与平均值同等的电流值。

各个电源适配器单元之间必须互连传递关于平均电流的信息（有时候这个联系称为P端连接）。

任意数目的该种电源适配器单元都可以直接并联连接。对这些并联的电源适配器单元的唯一要求就是它们的输出必须调整在一个电压捕捉范围内（本例中的捕捉范围不超过额定输出电压的1%）。

这种技术的主要优点就是可以并联冗余运行，万一其中的一个电源适配器出现故障，其他的并联电源适配器工作模块将重新平均地分配工作模块的负载电流，不会中断输出。

组合的输出电压值会自己调整到各独立电源适配器单元输出的平均电压值上。

这种电路的一个更实际的应用在图中得到了阐述。该电路的一个优点就是其参考电压可以按要求增大或减少。

放大器A2在A点的输出电压通常与参考电压V相等，只要该电源适配器单元的输出电流与组合输出的平均电流相等，就不会有纠正动作。在这种情况下B点电压与C点电压是相等的。如电压不平衡，B点电压与C点电压就不会相等，放大器A的输出变化用来调整参考电压。这将引起输出电压的变化和输出电流的正，使其回到平衡状态。
