电源适配器离线单端正激变换器

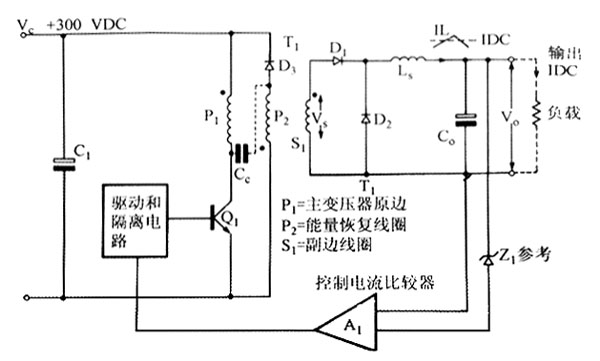

图中表示了充电器厂家设计的一个典型的电源适配器单端正激变换器的功率级。为了清楚，简化了驱动和控制电路，省去了输入整流部分。由于输出电感器L，含有大量的直流成分，该元件用术语“扼流圈”来描述。

虽然该功率级看起来与反激电路的类似，但工作方式完全不同。通过调整副边绕组S的相位使其在功率晶体管导通时将能量传送到输出电路。功率变压器T：像具有低输出阻抗的真正变压器一样工作，因此需要扼流圈L，来限制流过输出整流器D1、输出电容器C和负载中的电流。

工作原理

稳态条件下，电路工作如下。

扼流圈电流

晶体管Q1导通时，电源电压V。加在原边绕组P1上，副边电压V，建立并加在输出整流二极管D和扼流圈L上。忽略二极管压降和损耗，扼流圈L上的电压V，将小于输出电压V。（假设输出电容器C。较大，因此可认为输出电压为常值）。L中的电流线性增长，并由下式决定。

导通期间结束时，Q1关断，由于T的反激作用副边电压将反向。在L，的强迫作用下，扼流圈电流I1将继续正向流动，使二极管D2导通（由于该二极管使电流持续环绕D2、L、C和负载流动，故常称之为续流二极管）。扼流圈L。两端的电压反向，其值等于输出电压（忽略二极管压降）。L，中的电流将减小，并由下式决定：按与反激变换器的变压器相同的设计标准，稳态条件下扼流圈L在正向和反向的伏秒必须相等。当导通和关断时间等长时，输出电压是V，的一半（同样忽略二极管压降和损耗）。

电感器电流的平均值是要求的输出电流a，注意到并没有说明电感器L。的绝对值，这是因为在原理上它不改变电路的工作，其值只控制纹波电流的峰峰值。

输出电压

当导通时间与关断时间之比从50%减小时，输出电压会降低，直到正向和反向伏秒再次相等。输出电压由下列方程确定：

式中，Vs=副边电压，峰值V；

ton=Q1导通时间，单位是µs;

toff=Q1关断时间，单位是µs。

注意：比率ton（ton+toff）称为占空比，或信号脉冲与空号脉冲之比应该注意到当输入电压和占空比固定时，输出电压不取决于负载电流（指一阶），该结构具有低输出阻抗。
