输出扼流圈取值的限定因素-较小扼流圈电感和临界负载电流

充电器厂家玖琪实业为各位分享关于：充电器设计的相关知识：

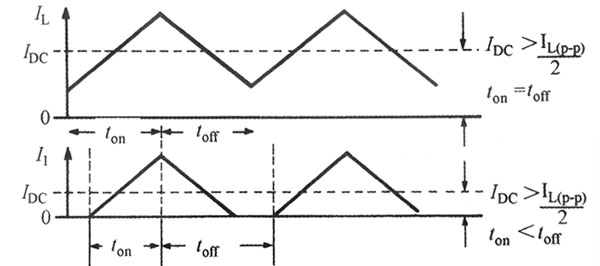

较小的Ls值是由在较小负载电流下连续导通的需求来控制的。图中上面的波形表示连续模式的导通，下面的波形表示不连续模式的导通。可以发现如果输入和输出电压保持常值，电流波形的斜率不随负载电流的减小面改变。

随着负载电流Idc减小，扼流圈中纹波电流的较小值刚好为零所对应的值是临界值。此时负载电流的临界值等于扼流圈中纹波电流的平均值，并由下式决定：

式中，Idc=输出（负载）电流；

IL(P-P)=扼流圈电流峰峰值。

负载电流低于该临界值时，L，将进入不连续电流工作模式，但这不是负载电流的较小限制极限值，因为通过减小占空比仍可维持输出电压恒定。临界电流时，传递函数会产生突变；电流高于临界值时，无论负载电流如何（连续工作模式），占空比几乎维持恒定电流低于临界值时，占空比必须随着负载和输入电压的变化而进行调整（不连续工作模式）。

虽然设计控制电路时可使其适合于两种工作条件，但必须仔细进行稳定性判别。在连续模式的传递函数中有2个极点，而在不连续模式的传递函数中仅有1个极点。

第二个Ls取值的限制因素是针对多输出应用情况的。如果控制环对主输出充电器形成闭环，该充电器中的电流低于临界值，占空比就会减小以维持该充电器输出电压恒定。其余的假定带恒定负载辅助输出，会受到占空比变化的影响，它们的输出电压下降，这就事与愿违。故通常需要在多输出电路中控制L，的较小取值以维持辅助输出电压恒定。这样一来，如果维持辅助电压为适当的常值，主输出的电流值必超过临界值。

LED灯电源适配器较大扼流圈电感

Ls的较大值通常受到效率、尺寸和费用方面的限制。可流通直流电流的大电感器价格昂贵。从性能的观点来看，大的L值在负载瞬间变化大时会限制输出电流的较大变化率。在这种变换器中输出电容器Co太小，不能在负载变化大时维持输出电压恒定。

多输出

主变压器上多加的绕组可提供附加辅助输出，再一次选择副边电压值，使稳态情况下输出扼流圈中的正向和反向伏秒等于零。因此在负载保持合适的常值时，如果主输出充电器电压稳定，辅助充电器电压也是稳定的，如果任何输出的负载减小到低于扼流圈临界电流，则该充电器的输出电压开始升高。结果在零负载条件下，输出电压将等于变压器副边的峰值电压（对50%占空比，该值可为正常输出电压的两倍）因此，反激变换器中变压器的副边电压是由主输出钳位并设计良好，与之相反，在正激变换器中当负载低于临界值时输出电压却会非常高。因此在正激变换器中，使电感器电流的临界值低于输出的较小负载是重要的。如果要求负载到零或接近于零，就需要提供假负载或电压钳位来防止输出过电压。对多输出应用情况，使用稠合输出电感器可大大减小该问题。
