电源适配器DC-DC开关变换器

下列6V电源适配器DC-DC变换器（其输入和输出共地），常称为“三端开关变换器”。

就其功能而言，普通的开关变换器与三端线性调节器有许多共同点，如具有不可调的直流输入和可调的直流输出。当需要较高的效率时常用它们来代替线性调节器，开关变换器的特点是在输入和输出之间使用扼流圈面不是变压器。

开关变换器与相应的线性调节不同，它调节时使用的是开关技术而不是线性技术，这可得到较高的效率和较宽的电压范围。还有，线性调节器的输出电压总是低于电源适配器电压，但开关变换器提供的输出电压可以等于、低于、高于或与输入电压反极性。

由于变压器的使用并不改变基本传递函数，所以下面描述的四种电路是形成各种DCDC变换器的基本结构，进一步，倒相和Cuk变换器是基本降压和升压变换器的组合因此所有变换器都是这两种基本形式的组合，其性能特征与它们的根的类型有关。电源适配器设计者主要感兴趣的4种开关变换器如下：

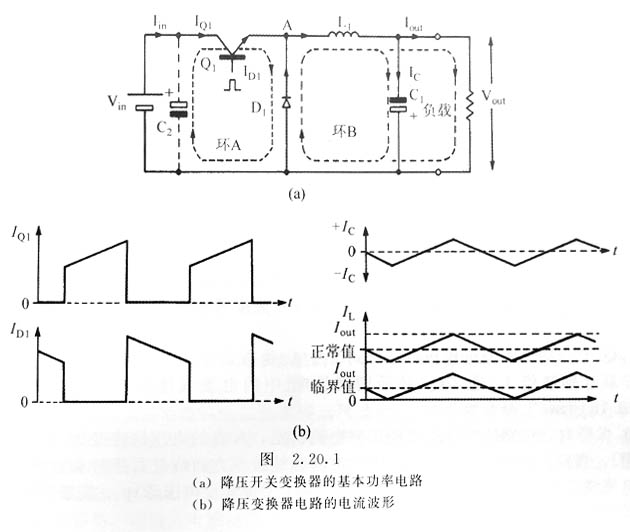

类型1，降压变换器。见图。在降压变换器中，输出电压的极性与输入电压相同但总是低于输入电压。输入和输出的其中一条电源适配器线必须接在一起，它既可以是正电源适配器线也可以是负电源适配器线，这取决于设计。

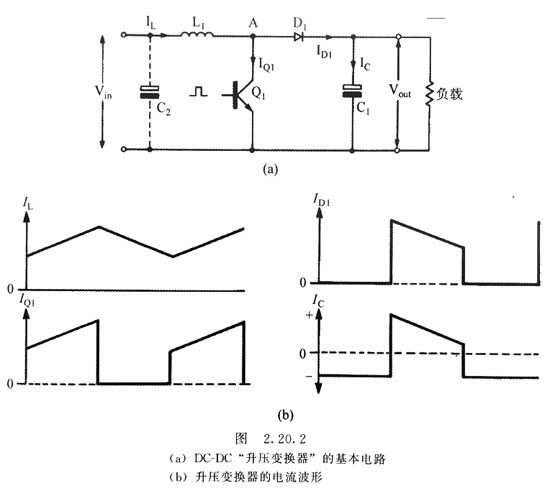

类型2，升压变换器。见图。在升压变换器中，输出电压的极性与输入电压相同但总是高于输入电压。输入和输出的其中一条电源适配器线必须接在一起，它既可以是正电源适配器线也可以是负电源适配器线，这取决于设计。在升压变换器的传递函数中，有一个右半平面的零点。

类型3，倒相调节器。见图。是降压和升压变换器的组合，故也可称为“降压升压”调节器。在这种类型的调节器中，输出电压的极性与输入电压相反，但其值可以是高于、等于或低于输入电压的值。输入和输出的其中一条电源适配器线必须接在一起，按设计正、负极性都可以。

倒相调节器将升压变换器右半平面的零点带入自身的传递函数。

类型4，Cuk变换器。现在这是一种成熟的降压一升压派生调节器，该调节器输出电压的极性与输入电压相反，但其值可以是高于、等于或低于输入电压的值。同样输入和输出的其中一条电源适配器线必须接在一起，按设计可以是正或负两种极性。

该调节器是升压和降压变换器的组合，同样将右半平面的零点带入了自身的传递函数。

虽然Middlebrook、Cuk、Bloon、Severns和其他电路x的工作情况表明这些拓扑结构是相关的，为以下讨论方便，将分别讨论每种类型。这样可以对基本类型电路的工作性能有所了解。当然专家是熟悉参考文献中提到的各种基本类型的许多变化和组合的

为了易于解释，假设摄像机电源适配器电路工作于连续导通工作方式。因此负载电流总是大于图所示的临界值。
