电阻器

电阻,英文名resistance,通常缩写为R,它是导体的一种基本性质,与导体的尺寸、材料、温度有关。欧姆定律说,I=U/R,那么R=U/I,电阻的基本单位是欧姆,简称为欧。用希腊字母“Ω”表示,有这样的定义:导体上加上一伏特电压时,产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。欧姆常表示电阻阻值的常用单位还有千欧(kΩ),兆欧(MΩ)。

一、 欧规电源适配器电阻器的种类
  电阻器的种类有很多,通常分为三大类:固定电阻,可变电阻,特种电阻。在电子产品中,以固定电阻应用较多。而固定电阻以其制造材料又可分为好多类,但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻,还有近年来开始广泛应用的片状电阻。型号命名很有规律,R代表电阻,T-碳膜,J-金属,X-线绕,是拼音的第一个字母。在国产老式的电子产品中,常可以看到外表涂覆绿漆的电阻,那就是RT型的。而红颜色的电阻,是RJ型的。一般老式电子产品中,以绿色的电阻居多。为什么呢?这涉及到产品成本的问题,因为金属膜电阻虽然精度高、温度特性好,但制造成本也高,而碳膜电阻特别价廉,而且能满足民用产品要求。

命名方法:(我国规定电阻器命名方法由4部分组成)

第一部分

主称

第二部分

电阻体材料

第三部分

产品类型

第四部分

序号

R

电阻

T

碳膜

1、2

普通

由厂家决定

J

金属膜

7

精密

Y

金属氧化膜

8

高压

H

合成膜

G

高功率

I

玻璃釉膜

W

微调

X

线绕

T

可调


    电阻器当然也有功率之分。常见的是1/8瓦的“色环碳膜电阻”,它是电子产品和电子制作中用的较多的。当然在一些微型产品中,会用到1/16瓦的电阻,它的个头小多了。再者就是微型片状电阻,它是贴片元件家族的一员。

 二、专业定做电源适配器电阻器的标识

 这些直接标注的电阻,在新买来的时候,很容易识别规格。可是在装配电子产品的时候,必须考虑到为以后检修的方便,把标注面朝向易于看到的地方。所以在弯脚的时候,要特别注意。在手工装配时,多这一道工序,不是什么大问题,但是自动生产线上的机器没有那么聪明。而且,电阻器元件越做越小,直接标注的标记难以看清。因此,国际上惯用“色环标注法”。事实上,“色环电阻”占据着电阻器元件的主流地位。“色环电阻”顾名思义,就是在电阻器上用不同颜色的环来表示电阻的规格。有的是用4个色环表示,有的用 5个。有区别么?是的。4环电阻,一般是碳膜电阻,用3个色环来表示阻值,用 1个色环表示误差。5环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环也是表示误差。



下表是色环电阻的颜色-数码对照表:

颜 色

有效数字

乘 数

允许偏差

黑 色

0

10的0次方



棕 色

1

10的1次方

± 1%  (F)

红 色

2

10的2次方

± 2%  (G)

橙 色

3

10的3次方

-----

黄 色

4

10的4次方

-----

绿 色

5

10的5次方

± 0.5% (D)

蓝 色

6

10的6次方

± 0.2% ()

紫 色

7

10的7次方

± 0.1% (B)

灰 色

8

10的8次方

-----

白 色

9

10的9次方

+5 ~ -20%

无 色

-----

-----

± 20%

银 色

-----

-----

± 10%

金 色

-----

-----

± 5%  (J)

 色环电阻的规则是较后一圈代表误差,对于四环电阻,前二环代表有效值,第三环代表乘上的次方数。不要怕,记住颜色和数码就行啦,其他的不用记。有一个秘诀:面对一个色环电阻,找出金色或银色的一端,并将它朝下,从头开始读色环。例如第一环是棕色的,第二环是黑色的,第三环是红色的,第四环是金色的,那么它的电阻值是1、0,第三环是添零的个数,这个电阻添2个零,所以它的实际阻值是1000Ω,即1kΩ。

4环电阻,一般是碳膜电阻



①第一颜色表示(第一数字)            棕   1

②第二颜色表示(第二数字)            黑   0

③第三颜色表示(乘数)                橙   3

④第四颜色表示(电阻值允许误差)      金   ±5%

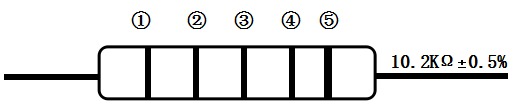

5环一般是金属膜电阻



①第一颜色表示(第一数字)            棕   1

②第二颜色表示(第二数字)            黑   0

③第三颜色表示(第三数字)            红   2

④第四颜色表示(乘数)                   红   2

⑤第五颜色表示(电阻值允许误差)      绿  ±0.5%

三、可变电阻
     可变电阻又称为电位器,电子设备上的音量电位器就是个可变电阻。但是一般认为电位器都是可以被手动调节的,而可变电阻一般都较小,装在电路板上不经常调节。可变电阻有三个引脚,其中两个引脚之间的电阻值固定,并将该电阻值称为这个可变电阻的阻值。第三个引脚与任两个引脚间的电阻值可以随着轴臂的旋转而改变。这样,可以调节电路中的电压或电流,达到调节的效果。
