电源适配器电磁干扰抑制技术及设计方法

电磁兼容(ElectroMagneticCompatibility,简称EMC)是指电子设备或系统在其电磁环境能正常工作,且不对该环境中任何事物构成不能承受的电磁骚扰的能力。它包括电磁干扰(EMI)和电磁敏感(EMS)两方面的内容。EMI是指电器产品向外发出干扰。EMS是指电器产品抵抗电磁干扰的能力。
一台具备良好电磁兼容性的设备应既不受周围电磁噪声的影响,也不对周围环境造成电磁干扰。电磁干扰的三个要素是干扰源、耦合通道和敏感体。抑制电源适配器产生的干扰对保证电子系统的正常稳定运行具有十分重要的意义,电磁干扰的抑制技术主要包括削弱干扰的能量,隔离和减弱噪声耦合途径及提高设备对电磁骚扰的抵抗能力等。本文分析了电源适配器电磁干扰产生原因,介绍了电源适配器电磁干扰抑制技术及设计方法。

1电源适配器电磁干扰的产生
电源适配器通常是将工频交流电整流为直流电,然后经过开关管的控制使其变为高频,再经过整流滤波电路输出,得到稳定的直流电压。工频整流滤波使用大容量电容充、放电,开关管高频通断,输出整流二极管的反向恢复等工作过程中产生了极高的di/dt和du/dt,形成了强烈的浪涌电流和尖峰电压,它是电源适配器电磁干扰产生的较基本原因。另外,开关管的驱动波形,MOSFET漏源波形等都是接近矩形波形状的周期波。因此,其频率是MHz级别的,这些高频信号对电源适配器的基本信号,特别是控制电路的信号造成干扰。

1.1输入整流电路的谐波干扰

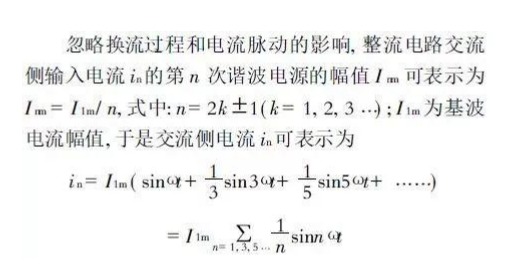

电源适配器输入端通常采用桥式整流、电容滤波电路。整流桥只有在脉动电压超过输入滤波电容上的电压时才能导通,电流才从市电电源输入,并对滤波电容充电。一旦滤波电容上的电压高于市电电源的瞬时电压,整流管便截止。所以,输入电路的电流是脉冲性质的,并且有着丰富的高效谐波电流。这是因为整流电路的非线性特性,整流桥交流侧的电流严重失真。

而直流侧的谐波次数是n倍。所以,整流电路直流侧高频谐波电流不仅使电路产生功率,增加电路的无功功率,而且高频谐波会沿着传输线路产生传导干扰和辐射干扰。

1.2开关电路产生的干扰
开关电路在电源适配器中起着关键的作用,同时也是主要的干扰源之一。开关管负载为高频变压器初级线圈,是感性负载。其在导通瞬间,初级线圈产生很大的涌流,并在初级线圈的两端出现较高的浪涌尖峰电压;在断开瞬间,由于初级线圈的漏磁通,致使一部分能量没有从一次线圈传输到二次线圈,储藏在电感中的这部分能量将和集电极电路中的电容、电阻形成带有尖峰的衰减震荡,叠加在关断电压上,形成关断电压尖峰。如果尖峰有足够高的幅度,那么很有可能把开关管击穿。

1.3高频变压器产生的共模传导骚扰
高频变压器是电源适配器中实现能量储存、隔离、输出、电压变换的重要部件,它的漏感和分布电容对电路的电磁兼容性能产生较大的影响。由于初级线圈有漏磁通,致使一部分能量没有传输到次级线圈,而是通过集电极电路中的电容、电阻形成带有尖峰的衰减振荡,叠加在关断电压上,形成关断电压尖峰,产生与初级线圈接通时一样的磁化冲击电流瞬变,这个噪声会传导到输入、输出端,形成传导骚扰,重者有可能击穿开关管。另外,高频变压器初级线圈、开关管和滤波电容构成的高频开关电流环路可能会产生较大的空间辐射,形成辐射骚扰。

在电源适配器的调频变压器初次级之间存在着分布电容。用一个装置电容(装置对地的分布电容)来与整个电源适配器等效,就形成了干扰通道。共模干扰通过变压器的耦合电容,经过装置电容再返回大地,就得到一个由变压器耦合电容与装置电容构成的分压器。脉冲变压器初级线圈、开关管和滤波电容构成的高频开关电流环路可能会产生较大的空间辐射,形成辐射骚扰。

1.4分布及寄生参数引起的电源适配器噪声
桌面式电源适配器的分布参数是多数干扰的内在因素,电源适配器和散热器之间的分布电容、变压器初次级之间的分布电容、原副边的漏感都是噪声源。共模干扰就是通过变压器初、次级之间的分布电容以及电源适配器与散热器之间的分布电容传输的。其中变压器绕组的分布电容与高频变压器绕组结构、制造工艺有关。电源适配器与散热器之间的分布电容与开关管的结构以及开关管的安装方式有关。采用带有屏蔽的绝缘衬垫可以减小开关管与散热器之间的分布电容。
在高频工作下的元件都有高频寄生特性,对其工作状态产生影响。高频工作时导线变成了发射线、电容变成了电感、电感变成了电容、电阻变成了共振电路,当频率过高时各元件的频率特性产生了相当大的变化。为了保证电源适配器在高频工作时的稳定性,设计电源适配器时要充分考虑元件在高频工作时的特性,选择使用高频特性比较好的元件。另外,在高频时,导线寄生电感的感抗显著增加,由于电感的不可控性,后面使其变成一根发射线,也就成为了电源适配器中的辐射干扰源。
