接地导线绝缘温升限值的案例分析

网站首页 » 新闻 » 公司动态 » 接地导线绝缘温升限值的案例分析

接地导线绝缘温升限值的案例分析

一、案例问题

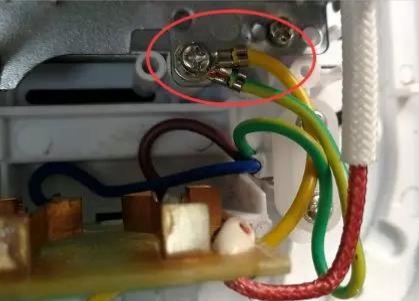

图1接地导线
中规电源适配器软线接地导线在螺钉端子附近由于受发热元件影响温度较高,如图1所示,针对接地导线绝缘升限值有不同的观点:
观点1:接地导线绝缘温升限值按电源适配器软线50K。
观点2:此处电源适配器软线接地导线绝缘没有温升限值要求。
哪一种观点是合理的?

二、标准条款
GB4706.1-2005《家用和类似用途电器的安全第1部分:通用要求》标准
11.1在正常使用中,器具和其周围环境不应达到过高的温度。
……
11.311.3除绕组温升外,温升都是由细丝热电偶来确定的,其布置应使其对被检部件的温度影响较小。
注1:细丝热电偶是指线径不超过0.3mm的热电偶。
用来确定测试角边壁、顶板和底板表面温升的热电偶,要贴附在由铜或黄铜制成的涂黑的小圆片背面,小圆片的直径为15mm,厚度为1mm。小圆片的前表面应与胶合板的表面平齐。
器具的放置尽可能使热电偶探测到较高温度。
除绕组绝缘温升外,其他电气绝缘的温升是在其绝缘体的表面上来确定,其位置是可以引起下列故障的位置。
——短路;
——带电部件与易触及金属部件之间的接触;
——跨接绝缘
——爬电距离或电气间隙减少到低于第29章的规定值。
注2:如果必须拆开器具来布置热电偶,则应注意确保正确地重新装配该器具。如有疑问,再次测量输入功率。
注3:多芯软线的各股芯线分叉点和绝缘电线进入灯座的进入点,是热电偶布置位置的举例。
绕组的温升通过电阻法来确定,除非绕组是不均匀的,或是难于进行必要的连接,在此情况下,用热电偶法来确定温升。试验开始时,绕组应处于室温。
11.8试验期间要连续监测温升,温升值不得超过表3中所示的值。

三、案例分析
笔者认为观点1不合理,观点2更合理,理由如下:
标准设定温升限值的目的是防止导线绝缘过热受损,引起危险。GB4706.1-2005标准11.3条款列举了一些危险,如短路、跨接绝缘等。
案例中接地导线的绝缘失效了,当作是裸露的铜导线,产品仍能符合GB4706.1-2005标准所有章节的要求,尤其是19章非正常工作、27章接地措施和29章电气间隙、爬电距离和固体绝缘,没有对安全造成影响。
