RCC型电源适配器变压器的原理

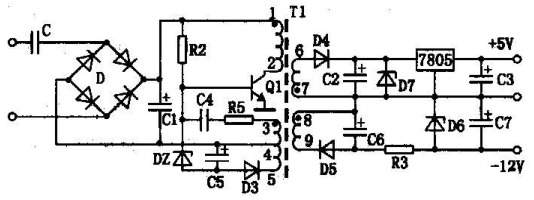

    RCC型品字尾电源适配器的基本工作原理如下图所示。开关功率管Q1和脉冲变压器T1组成常见的间歇振荡电路，R2为启动电阻，C4、C5为正反馈电容元件。电路启动振荡后，变压器T1次级感应脉冲经过整流二极管D4、D5整流，再经过滤波电容C2、C6滤波后向负载设备提供工作电压。

    图中二极管D3、电容C5组成的整流电路，将脉冲变压器T1的绕组4-5脉冲电压进行整流，通过稳压管DZ控制开关功率管的导通/关断。在开关功率管导通期间，变压器T1中存储的能量增大，D3的整流电压与电源适配器输出电压都变高。当电容C5上的充电电压大于稳压管DZ的击穿电压时，稳压管击穿，Q1基极的正反馈电流被抵消，Q1将会停止振荡，此时脉冲变压器T1的存储能量会释放，通过二极管D4整流后，给负载设备进行供电。随着T1能量释放过程，负载上的电压和电容C5两端电压均同时下降，当C5电压小于稳压管DZ的击穿电压时，电路又开始振荡。如果负载增大，释放能量速度将过快，开关管停振时间变短。如果负载减小，则开关管停振时间延长。此电压变换过程与PWM脉宽调制电源适配器是不同的。
