电阻/电解电容/半导体器件/集成电路损坏的特点

今天电源适配器供应商给大家分享关于电阻/电解电容/半导体器件/集成电路损坏的特点：一切电子装置如洗衣机、冰箱、空调、计算机、仪器、仪表、汽车电子等都是形形色色的，不同功能的电子电路组成。根据张飞第三大定律组成电子电路的基本单位是电子元器件，这些器件都是以硬件的形式存在的，它们都有各自的电气参数，如电压电流及功率特性等。
因此，元器件是最易损坏的物品，但其故障却是有规律可循的。一般的故障表现为电气参数损坏和物理损坏两类，那么电气参数的损坏又包含电压电流超过额定值导致的损坏，物理的损坏包括断裂，变形，阻值参数变化等表现形式。

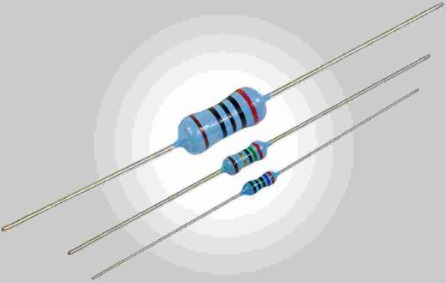

电阻损坏的特点
电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。
前两种电阻应用最广，其损坏的特点：一是低阻值（100Ω以下）和高阻值（100kΩ以上）的损坏率较高，中间阻值（如几百欧到几十千欧）的极少损坏；二是低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。
线绕电阻一般用作大电流限流，阻值不大。圆柱形线绕电阻烧坏时有的会发黑或表面爆皮、裂纹，有的没有痕迹。水泥电阻是线绕电阻的一种，烧坏时可能会断裂，否则也没有可见痕迹。
保险电阻烧坏时有的表面会炸掉一块皮，有的也没有什么痕迹，但绝不会烧焦发黑。根据以上特点，在检查电阻时可有所侧重，快速找出损坏的电阻。

电解电容损坏的特点（韩规电源适配器）
电解电容在电器设备中的用量很大，故障率很高。电解电容损坏有以下几种表现：
一是完全失去容量或容量变小；
二是轻微或严重漏电；
三是失去容量或容量变小兼有漏电。

查找损坏的电解电容方法有：
（1）看：有的电容损坏时会漏液，电容下面的电路板表面甚至电容外表都会有一层油渍，这种电容绝对不能再用；有的电容损坏后会鼓起，这种电容也不能继续使用；
（2）摸：开机后有些漏电严重的电解电容会发热，用手指触摸时甚至会烫手，这种电容必须更换；
（3）电解电容内部有电解液，长时间烘烤会使电解液变干，导致电容量减小，所以要重点检查散热片及大功率元器件附近的电容，离其越近，损坏的可能性就越大。
二极管、三极管等半导体器件损坏的特点
三极管的损坏一般是PN结击穿或开路，其中以击穿短路居多。

此外还有两种损坏表现：
一是热稳定性变差，表现为开机时正常，工作一段时间后，发生软击穿；
另一种是PN结的特性变差，用万用表R×1k测，各PN结均正常，但上机后不能正常工作，如果用R×10或R×1低量程档测，就会发现其PN结正向阻值比正常值大。
测量二、三极管可以用指针万用表在路测量，较准确的方法是：将万用表置R×10或R×1档（一般用R×10档，不明显时再用R×1档）在路测二、三极管的PN结正、反向电阻，如果正向电阻不太大（相对正常值），反向电阻足够大（相对正向值），表明该PN结正常，反之就值得怀疑，需焊下后再测。这是因为一般电路的二、三极管外围电阻大多在几百、几千欧以上，用万用表低阻值档在路测量，可以基本忽略外围电阻对PN结电阻的影响。

集成电路损坏的特点
集成电路内部结构复杂，功能很多，任何一部分损坏都无法正常工作。集成电路的损坏也有两种：彻底损坏、热稳定性不良。
彻底损坏时，可将其拆下，与正常同型号集成电路对比测其每一引脚对地的正、反向电阻，总能找到其中一只或几只引脚阻值异常。

对热稳定性差的，可以在设备工作时，用无水酒精冷却被怀疑的集成电路，如果故障发生时间推迟或不再发生故障，即可判定。通常只能更换新集成电路来排除。
