小米USB-C充电器的测评

网站首页 » 新闻 » 行业动态 » 小米USB-C充电器的测评

小米USB-C充电器的测评

今年是USB 充电器爆发的一年。无论是手机、平板、还是笔记本电脑，越来越多的消费类电子产品都不约而同的用上了TYPE-C接口，支持USB PD充电协议。
一款快充充电器好不好，首当其冲的肯定是兼容情况，其次是输出带载能力。

最近购买一款小米45W的PD充电器，同时兼容QC2.0、QC3.0快充协议。

市面上多数电子负载并不支持快充协议，而艾德克斯电子新出的IT-E255A快充控制盒却可以搭配目前多数电子负载进行快充协议的测试。
这个小小的快充控制盒不仅支持QC2.0/QC3.0/PE/PE2.0/USB PD,更重要的是竟然可以和艾德克斯的IT8500+系列的电子负载通信，设定负载的拉载模式和拉载值。

下面就和小伙伴们一起分享小米USB-C充电器的测试。

1.开始准备阶段
IT-E255A的输入口有Mini-USB和TYPE-C 2个接口。

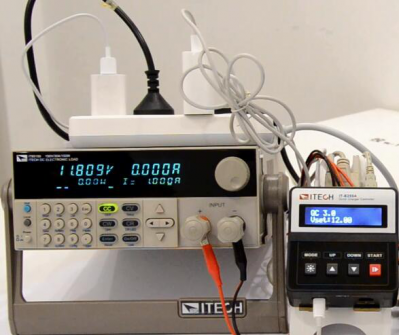

充电器插入口，IT-E255A连上电子负载，测试就可以开始喽。

1.1 IT-E255A自动进行充电器协议检测，Type-C输出口支持USB PD2.0 、QC3.0、QC2.0三种快充协议。
1.2 从IT-E255A显示屏中可以看出，小米USBPD充电器的快充协议版本为2.0，支持5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五个输出档位。
1.3 在5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五个PD输出档位,分别拉载最大的电流，测试其在不同档位下输出的电压和输出功率。

欧规充电器测试接线图（小米充电器+ 艾德克斯IT-E255A + 艾德克斯IT85150）

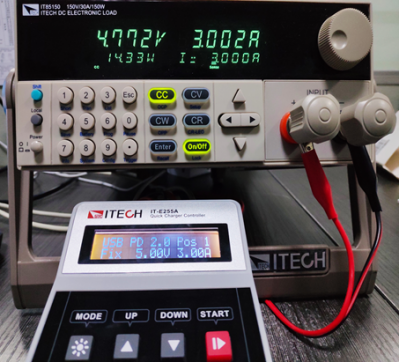

USB PD 2.O POS1 5V/3A

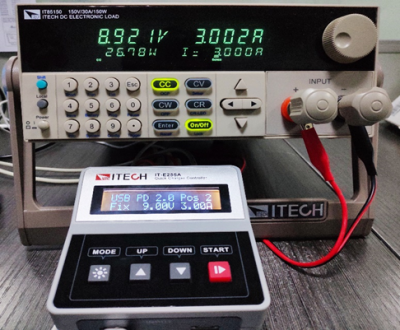

USB PD 2.O POS2 9V/3A

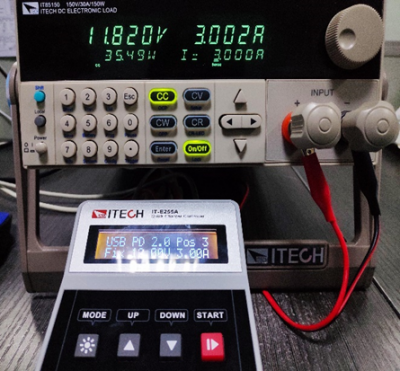

USB PD 2.O POS3 12V/3A

USB PD 2.O POS4 15V/3A

USB PD 2.O POS5 20V/2.25A

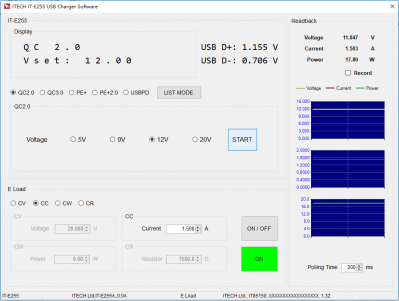

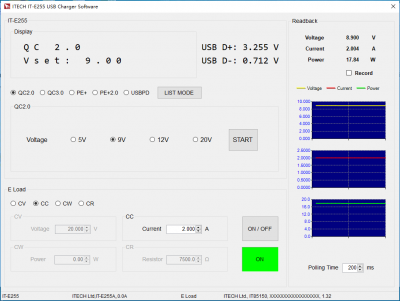

2.手动按键按下“Mode”，选择QC3.0，点击“START”，IT-E255A则可诱导小米USB-C充电器从5.0V开始以0.2V的步进值步进，充电器可按照快充控制盒的设定值输出。

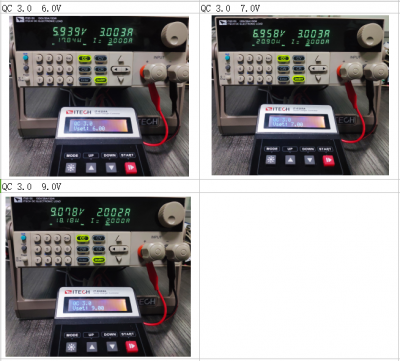

2.1 在QC3.0模式下，诱导充电器输出6.0V、7.0V、8.0V、9.0V,分别使用电子负载恒流模式拉载，测试其电压、输出功率。
