10个电源适配器PCB拼板不外传的秘密 | ||||||||||

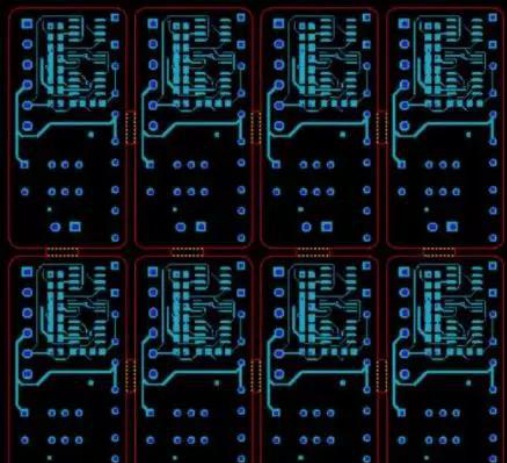

1、24V1.5A电源适配器PCB拼板的外框(夹持边)应采用闭环设计,确保电源适配器PCB拼板固定在夹具上以后不会变形; 2、电源适配器PCB拼板宽度≤260mm(SIEMENS线)或≤300mm(FUJI线);如果需要自动点胶,电源适配器PCB拼板宽度×长度≤125mm×180mm; 3、电源适配器PCB拼板外形尽量接近正方形,推荐采用2×2、3×3、……拼板;但不要拼成阴阳板; 4、小板之间的中心距控制在75mm~145mm之间; 5、设置基准定位点时,通常在定位点的周围留出比其大1.5mm的无阻焊区; 6、拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件,且元器件与电源适配器PCB板的边缘应留有大于0.5mm的空间,以保证切割刀具正常运行; 7、在拼板外框的四角开出四个定位孔,孔径4mm±0.01mm;孔的强度要适中,保证在上下板过程中不会断裂;孔径及位置精度要高,孔壁光滑无毛刺; 8、电源适配器PCB拼板内的每块小板至少要有三个定位孔,3≤孔径≤6mm,边缘定位孔1mm内不允许布线或者贴片; 9、用于电源适配器PCB的整板定位和用于细间距器件定位的基准符号,原则上间距小于0.65mm的QFP应在其对角位置设置;用于拼版电源适配器PCB子板的定位基准符号应成对使用,布置于定位要素的对角处; 10、大的元器件要留有定位柱或者定位孔,重点如I/O接口、麦克风、电池接口、微动开关、耳机接口、马达等。
