电源适配器电路设计

1.电源适配器电路设计,Snubber 电容,因为有异音问题,优先使用Mylar电容 。
处理异音的方法之一。

2.电源适配器电路设计,启动电阻如果使用在整流前时,要加串一颗几百K的电阻,理由:电阻短路时,不会造成IC和MOSFET损坏。
电路图稍后放上,请关注回贴

3.电源适配器电路设计,高压大电容并一颗103P瓷片电容位置,理由:对幅射30-60MHz都有一定的作用。
空间允许的话PCB Layout留一个位置吧,方便EMI整改

4.整流桥堆、二极管或肖特基,晶元大小元件承认书或在BOM表要有描述,如67mil(理由:管控供应商送货一至性,避免供应商偷工减料,影响产品效率)。

5.电源适配器在进行EMS项目测试时,需测试出产品的最大程序,直到产品损坏为止。
例如ESD 雷击等,一定要打到产品损坏为止,并做好相关记录,看产品余量有多少,做到心中有数

6.电源适配器电路设计,异常测试时,短路开路某个元件如果还有输出电压则要进行LPS测试,过流点不能超过8A。
超过8A是不能申请LPS的

7.电源适配器安规开壳样机,所有可选插件元件要装上供拍照用,L、N线和DC线与PCB要点白胶固定。
这个是经常犯的一个毛病,经常一股劲的把样品送到第三方机构,后面来来回回改来改去的

8.电路调试,冷机时PSR需1.15倍电流能开机,SSR需1.3倍电流能开机,避免老化后启动不良
PSR现在很多芯片都可以实现“零恢复”OCP电流,比如ME8327N,具有“零恢复”OCP电流功能

9.电路设计,请注意使用的Y电容总容量,不能超过222P, 因为有漏电流的影响
针对不同安规,漏电流要求也不一样,在设计时需特别留意

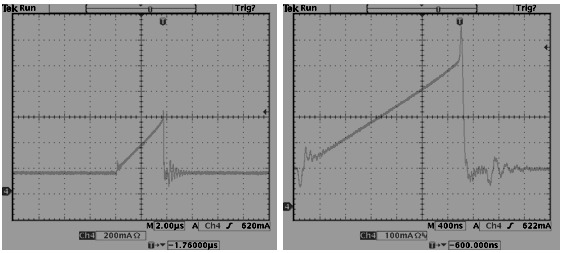

10.反激拓补结构,变压器B值需小于3500高斯,如果变压器饱和一切动作将会失控,如下左图为正常,右图为饱和。

变压器的磁饱和一定要确认,重重之重,这是首条安全性能保障,包括过流点的磁饱和、开机瞬间的磁饱和、输出短路的磁饱和、高温下的磁饱和、高低压的磁饱和。

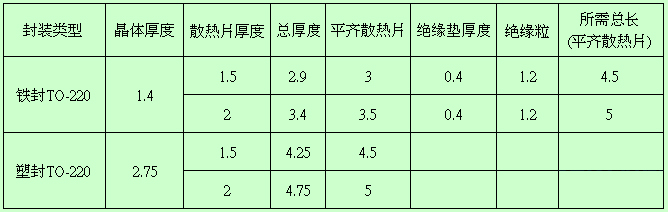

11.结构设计,散热片使用螺丝固定参考以下表格设计,实际应用中应增加0.5-1mm余量,参考如下表格:

BOM表上写的螺丝规格一定要对,不然量产时会让你难受
12.结构设计,AC PIN焊线材的需使用勾焊,如果不是则要点白胶固定,理由:安规要求
经常被第三方机构退回样品,整改

13.电源适配器电路设计,COMP/CS/RT等不可靠近高压、不可由高压启动电阻下穿过
之前有款机子生产总是有部分不良,死活找不出原因,后来找到问题是因Trace边缘绿漆造成跳火

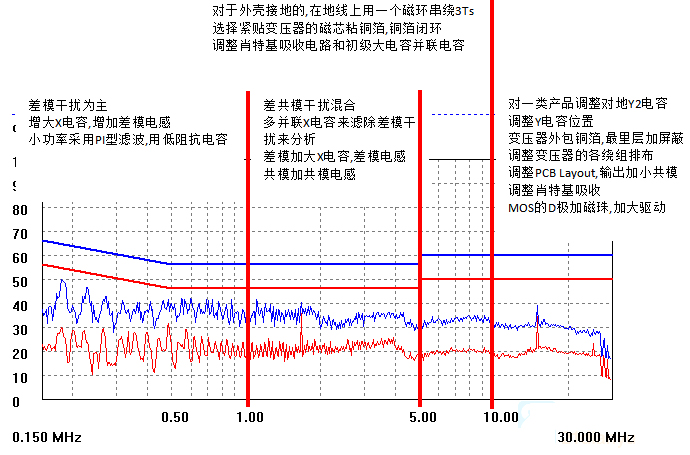

14.电源适配器传导整改,分段处理经验,如下图,这只是处理的一种方法,有些情况并不是能直接套用

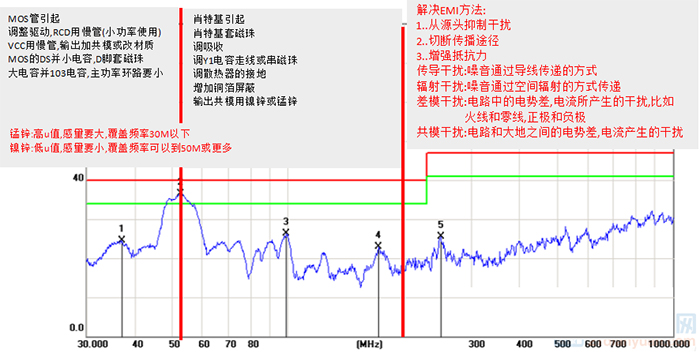

15.辐射整改,分段处理经验,如下图,适合一些新手工程师,提供一个参考的方向,有些情况并不是能直接套用,最主要的还是要搞清楚EMI产生的机理。

16.浸漆的TDK RF电感与未浸漆的鼓状差模电感,浸漆磁芯产生的噪音要小12dB
声音解决方法之二

17.变压器生产时真空浸漆,可以使其工作在较低的磁通密度,使用环氧树脂黑胶填充三个中柱上的缝隙
声音解决方法之三

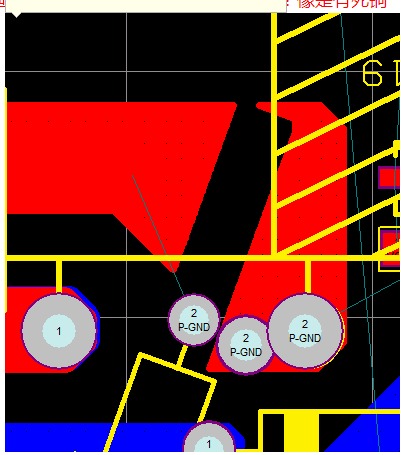

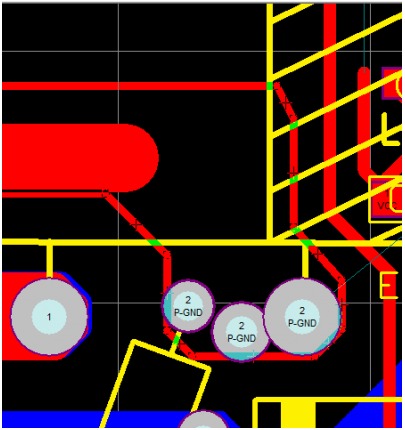

18.这次抛个关于PCB碰到的问题,如图,为什么99SE画板覆铜填充的时候填不满这个位置?像是有死铜一样

19.液晶显示器电源适配器变压器铜箔屏蔽主要针对传导,线屏蔽主要针对辐射,当传导非常好的时候,有可能你的辐射会差,这个时候把品字尾电源适配器变压器的铜箔屏蔽改成线屏蔽,尽量压低30M下降的位置,这样整改辐射会快很多。
EMI整改技巧之一

20.测试辐射的时候,多带点不同品牌的MOS、肖特基。有的时候只差2、3dB的时候换一个不同品牌会有惊喜。
EMI整改技巧之二
