使用三端稳压器有以下优点。
（1）元件数量少。
（2）带有限流电路，输出短路时不会损坏元件。
（3）带有热击穿功能。

三端稳压器选择7805（输出电压为+5V，最大输出电流为1A，且稳压器内部已有限流电路），在输出端并入二极管D1（型号为1N4001），当三端稳压器未接入输入电压时可保护其不至于损坏。
图所示为稳压电路仿真结果，可见由稳压器输出端VO经滤波输出+4.94V稳定直流电压。

三端稳压器最易损坏的是输出脚（图中3脚）电压高于输入脚（图中1脚）而形成击穿，因此一般像图中D3那样并联一个二极管1N4001，它的主要作用是：如果输入端C1或C2出现短路，则输出3脚会高于输入1脚

，很容易击穿稳压器，所以反向并联一个二极管，对2脚电压进行泄放，使3脚到1脚电压限幅为0.7V，可有效保护稳压器不被反向击穿。

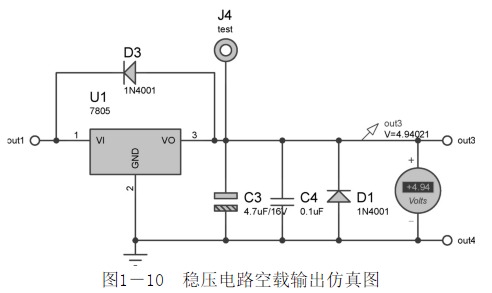

稳压电路空载输出如图所示。
在稳压输出out3端接入300Ω电阻与LED负载进行稳压测试，如图所示。

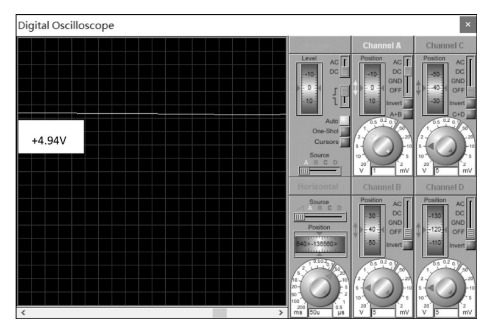

加入300Ω电阻与LED负载后，由稳压器输出的直流电压大小为4.93V，并可将LED点亮。用示波器监视稳压电路输出VO，结果如图所示。

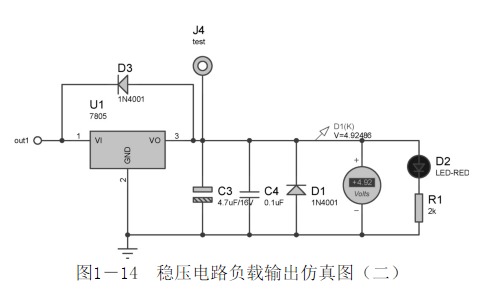

随后在稳压器输出端VO处加入2kΩ电阻与LED负载，仿真结果如图所示。

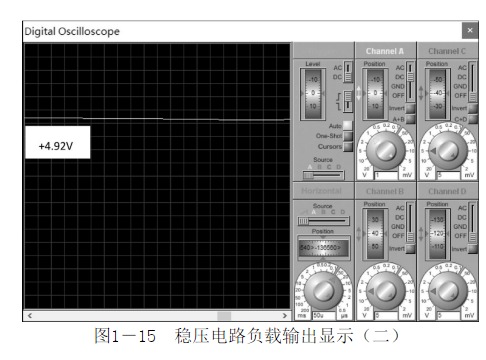

加入2kΩ电阻与LED负载后，由稳压器输出的直流电压大小为4.92V，并可将LED点亮，如图所示。

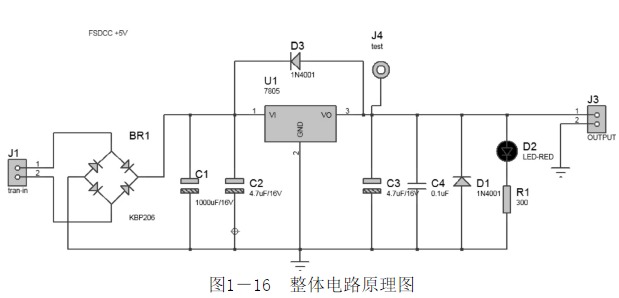

综上所述，本项目所设计的固定式直流稳压电源适配器，能够在负载变化的情况下提供稳定的+5V直流稳压电源适配器。固定式单电源适配器直流稳压电路整体电路原理图如图所示。

经过对电路板的实际测试，测试结果显示输出电压为5.0V，设计要求单电源适配器输出5V电压，实测符合设计要求。

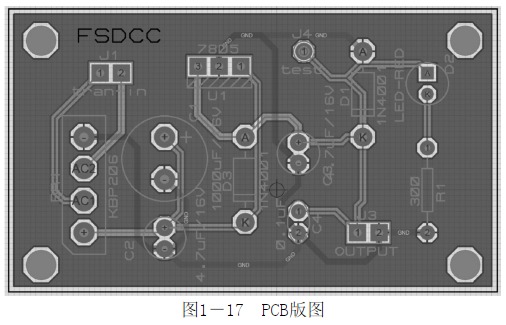

PCB版图（见图）

实物测试（见图）

总结
为了提高电子设备的精度及稳定性，在直流电源适配器中还要加入稳压电路，因此称为直流稳压65W电源适配器。典型的直流稳压电源适配器主要由电源适配器变压器、整流电路、滤波电路和稳压电路等几部分构成。电源适配器变压器把50Hz的交

流电网电压变成所需要的交流电压；整流电路用来将交流电变换为单向脉动直流电；滤波电路用来滤除整流后单向脉动电流中的交流成分（即纹波电压），使其成为平滑的直流电。本项目所介绍的稳压电路测

试显示输出电压为5.0V，设计要求单电源适配器输出5V电压，实测符合设计要求。
