电源适配器种类及分类

1．电源适配器种类
电能是由水力、风力、海潮、太阳能等可再生能源和煤炭、油、天然气及核能等转换而成的，人们把可提供电能的装置称为电源适配器。通常把电源适配器分为一次电源适配器和二次电源适配器。
（1）一次电源适配器
一次电源适配器按转换成电能的能源形式分为：水力发电、火力发电、风力发电及核能发电，通常将一次电源适配器俗称电网或市电。

（2）二次电源适配器

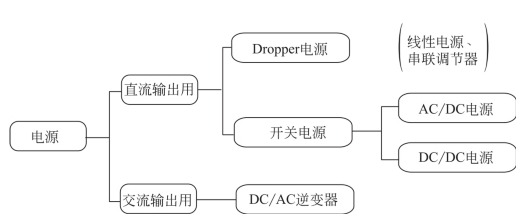

二次电源适配器是对已有的电源适配器进行控制，即在电能传输过程中，在一次电源适配器与负载之间对电能进行变换或稳压。二次电源适配器按输出可分为：交流稳压电源适配器和直流稳压电源适配器，如图1-1所示。交流稳压电源适配器有参数调整（谐振）型、自耦（电压比）调整型和开关型交流稳压电源适配器。直流稳压电源适配器按习惯可分为化学电源适配器、线性稳定电源适配器和开关型直流稳压电源适配器。

2．直流稳压电源适配器
（1）化学电源适配器
化学电源适配器将电能以化学能的形式储存起来，使用时再将化学能转换为电能供给负载，如日常所用的干电池、铅酸蓄电池、镍镉电池、镍氢电池、锂离子电池均属于这一类，化学电源适配器各有其优缺点。随着科学技术的发展，目前又研发出了智能化电池；在充电电池材料方面，美国研究人员发现锰的一种碘化物，用它可以制造出成本低、小巧、放电时间长，多次充电后仍能保持性能良好的环保型充电电池。
（2）线性稳定笔记本电源适配器
线性稳定电源适配器有一个共同的特点就是它的功率器件（调整管）工作在线性区，靠调整管之间的电压降来稳定输出。由于调整管静态损耗大，需要安装一个很大的散热器给它散热。而且由于变压器工作在工频（50Hz）上，所以质量较大。该类电源适配器的优点是稳定性高、纹波小、可靠性高，易做成多路输出、输出连续可调的产品；缺点是体积大、较笨重、效率相对较低。线性稳定电源适配器按输出性质可分为稳压电源适配器和稳流电源适配器及集稳压、稳流于一身的稳压稳流（双稳）电源适配器；按输出值可分为定值输出电源适配器、波段开关调整式和电位器连续可调式几种；按输出指示可分指针指示型和数字显示式型等。
（3）开关型直流稳压电源适配器
开关型直流稳压电源适配器的电路形式主要有单端反激式、单端正激式、半桥式、推挽式和全桥式。它和线性电源适配器的根本区别在于它的变压器不工作在工频而是工作在几十千赫兹到几兆赫兹；功能管不是工作在饱和及截止区，而是工作在开关状态（开关电源适配器也因此而得名）。开关电源适配器的优点是体积小，重量轻，稳定可靠；缺点相对于线性电源适配器来说是纹波较大（一般≤1%U0（P-P），好的可做到十几毫伏（峰-峰值）或更小）。它的功率可自几瓦至几千瓦。

3．开关电源适配器分类
现在，电子技术和应用迅速发展，对电子仪器和设备的要求是：性能上要更加安全可靠，功能上要不断地增加，使用上自动化程度要越来越高，体积上要日趋小型化。这使采用具有众多优点的开关电源适配器就显得更加重要了。所以，开关电源适配器在计算机、通信、航天、家电等方面都得到了越来越广泛的应用，发挥了巨大的作用，这大大促进了开关电源适配器的发展，从事这方面研究和生产的人员也在不断地增加，开关电源适配器的品种和类型也越来越多。

（1）开关电源适配器按结构分类
开关电源适配器按结构可分为以下几类：

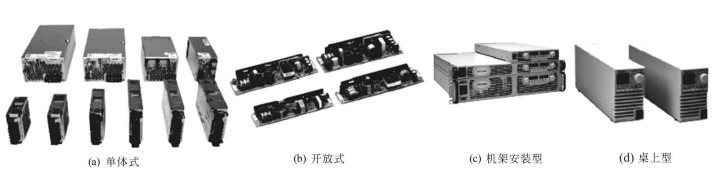

①AC/DC变换器。AC/DC变换器从电网取得能量，经过高压整流滤波得到一个直流高压，在AC/DC变换器的输出端可获得一种或几种稳定的直流输出电压。AC/DC变换器有宽输入、多路输出等多种类型，其功率范围：5～5000W。在通信系统中也称AC/DC变换器为一次电源适配器，属此类产品的规格型号繁多，AC/DC变换器产品类型如图所示。

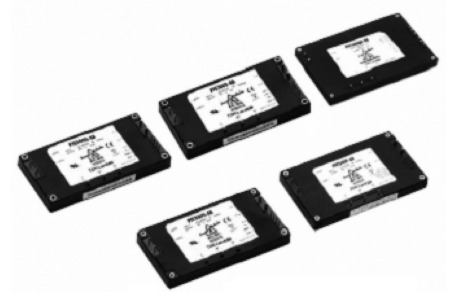

AC/DC功率模块是将AC/DC变换器和DC/DC变换器紧凑地一体化，采用不需要冷却风扇的传导散热方式。AC/DC功率模块的输出功率：300～1000W，AC/DC功率模块产品类型如图所示。

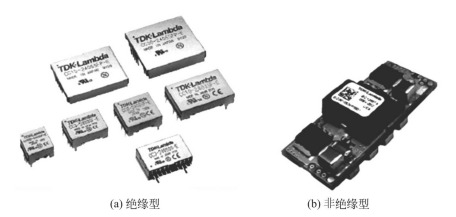

②DC/DC变换器。在通信系统中也称DC/DC变换器为二次电源适配器，它是由一次电源适配器或直流电池组提供一个直流输入电压，经DC/DC变换以后在输出端获得一种或几种直流输出电压。DC/DC变换器产品类型如图所示。

绝缘型DC/DC变换器使用变压器绝缘，有防止触电的优点，但是小型化、低价格化有困难。非绝缘型DC/DC变换器未使用变压器绝缘，但具有小型、低价格等优点。

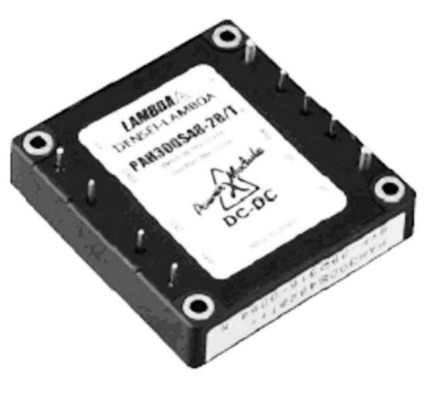

DC/DC功率模块以通信仪器使用的砖型变换器为代表，采用传导散热方式，DC/DC功率模块产品类型如图所示。

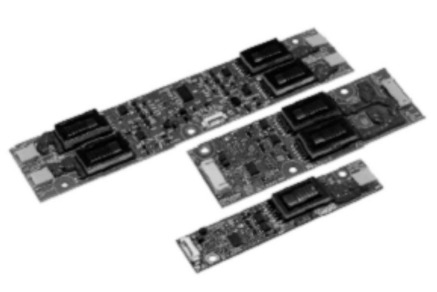

③DC/AC逆变器。DC/AC逆变器将直流转换为需要的交流，DC/AC逆变器产品类型如图所示。

随着科学技术的飞速发展，对开关电源适配器的可靠性、容量体积比要求越来越高，开关电源适配器模块越来越显示出其优越性，它工作频率高、体积小、可靠性高，便于安装和组合扩容，所以被广泛采用。目前，国内虽有相应开关电源适配器模块生产，但电源适配器研发制造厂商生产工艺未能赶上国际先进水平，故障率相对较高。目前开关电源适配器模块的成本虽然较高，但从产品应用周期的整体成本来看，特别是因系统故障而导致的高昂的维修成本及商誉损失来看，选用开关电源适配器模块是具有高性价比的。
（2）开关电源适配器按工业和民用分类

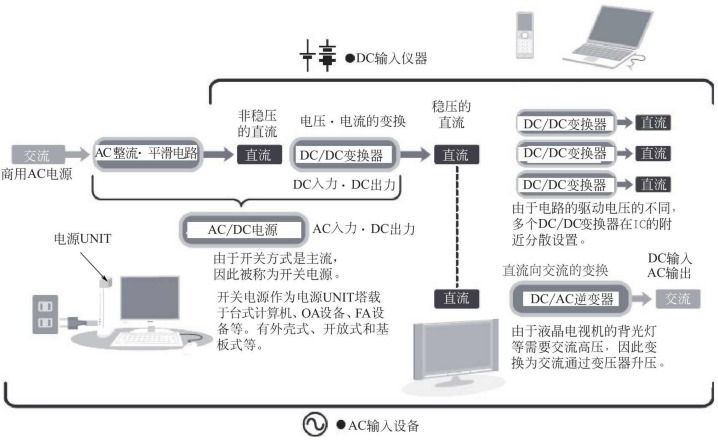

几乎全部需要稳压直流电源适配器的电子仪器和电子设备都可使用开关电源适配器，电子仪器内使用的各种电源适配器如图所示。开关电源适配器按工业和民用可分为以下两种。

①工业用电源适配器。包括计算机、服务器、通信设备、移动通信设备、播放及传输设备、控制设备、电力控制设备、半导体制造及检测设备、医疗仪器、复印机、传真机、汽车、太阳能发电、LED显示及照明设备等。
②民用电源适配器。包括音响、电视、游戏机、DVD-HDD及其他家用电器等。

（3）开关电源适配器按用途分类
①普通电源适配器。又可细分为：开关电源适配器、逆变电源适配器、交流稳压电源适配器、直流稳压电源适配器、DC/DC电源适配器、通信电源适配器、模块电源适配器、变频电源适配器、UPS电源适配器、EPS应急电源适配器、净化电源适配器、PC电源适配器、整流电源适配器、定制电源适配器、加热电源适配器、焊接电源适配器、电弧电源适配器、电镀电源适配器、网络电源适配器、电力操作电源适配器、适配器电源适配器、线性电源适配器、电源适配器控制器、驱动器、功率电源适配器、其他普通电源适配器、逆变电源适配器、参数电源适配器、调压电源适配器、变压器电源适配器。
②特种电源适配器。特种电源适配器即特殊种类的电源适配器，所谓特殊主要是由于衡量电源适配器的技术指标要求不同于常用的电源适配器，其主要是输出电压特别高，输出电流特别大，或者对稳定度、动态响应及纹波要求特别高，或者要求电源适配器输出的电压或电流是脉冲或其他一些要求。这就使得在设计及生产此类电源适配器时有比普通电源适配器有更特殊甚至更严格的要求。特种电源适配器一般是为特殊负载或场合要求而设计的，它的应用十分广泛。特种电源适配器又可细分为：岸电电源适配器、安防电源适配器、高压电源适配器、医疗电源适配器、军用电源适配器、航空航天电源适配器、激光电源适配器、电镀电解电源适配器、阳极氧化电源适配器、感应加热电源适配器、电力操作电源适配器、电力试验电源适配器、环保除尘电源适配器、空气净化电源适配器、食品灭菌电源适配器、激光红外电源适配器、光电显示电源适配器等。
