电源适配器的分类

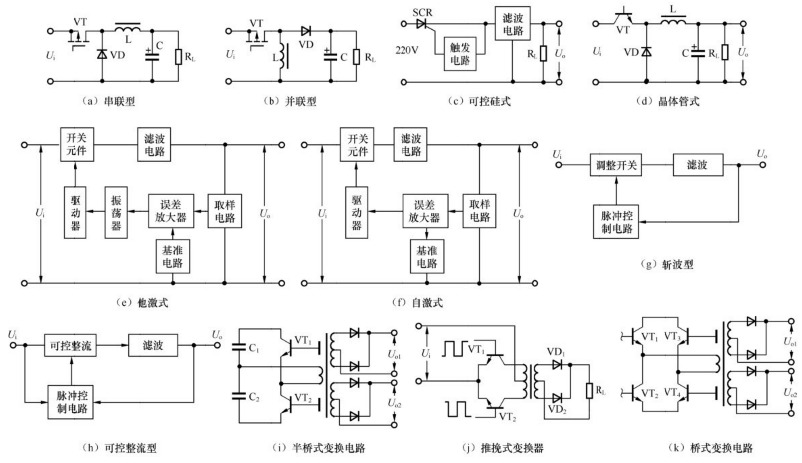

现在，电子技术及其应用，对电子仪器和设备的要求是：在性能上更加安全可靠，在功能上不断地增强，在使用上自动化程度越来越高，在体积上要日趋小型化。这使采用具有众多优点的开关稳压电源适配器就显得更加重要了。所以，90W电源适配器在计算机、通信、航天、家电等方面都得到了越来越广泛的应用，发挥了巨大的作用，这大大促进了开关稳压电源适配器的发展，从事这方面研究和生产的人员也在不断地增加，开关稳压电源适配器的品种和类型也越来越多。图给出了各种类型开关稳压电源适配器的原理图。目前开关稳压电源适配器的拓扑结构可分为以下几类。

（1）按激励方式分类
①他激式开关稳压电源适配器。电路中设有激励信号的振荡器，电路形式如图所示。
②自激式开关稳压电源适配器。开关管兼作振荡器中的振荡管，电路形式如图所示。

（2）按调制方式分类
①脉宽调制型开关稳压电源适配器。振荡频率保持不变，通过改变脉冲宽度来改变和调节输出电压的大小，有时通过取样电路、耦合电路等构成反馈闭环回路来稳定输出电压的幅度。
②频率调制型开关稳压电源适配器。占空比保持不变，通过改变振荡器的振荡频率来调节和稳定输出电压的幅度。
③混合调制型开关稳压电源适配器。通过调节导通时间的振荡频率来完成调节和稳定输出电压的幅度。

（3）按开关管电流的工作方式分类
①开关型开关稳压电源适配器。用开关管把直流电变成高频标准方波，电路形式类似于他激式。
②谐振型开关稳压电源适配器。开关管与LC谐振回路将直流电变成准正弦波，电路形式类似于自激式。

（4）空气净化器充电器按开关管的类型分类
①晶体管型开关稳压电源适配器。采用晶体管作为开关管，电路形式如图所示。
②可控硅型开关稳压电源适配器。采用可控硅作为开关管，这种电路的特点是直接输入交流电，不需要一次整流部分，其电路形式如图所示。

（5）按储能电感与负载的连接方式分类
①串联型开关稳压电源适配器。储能电感串联在输入与输出电压之间，电路形式如图所示。
②并联型开关稳压电源适配器。储能电感并联在输入与输出电压之间，电路形式如图所示。

（6）按开关管的连接方式分类
①单端式开关稳压电源适配器。电路中仅使用一个开关管，这种电路的特点是价格低，结构简单，但输出功率不高，其电路形式如图（a）、（b）和（d）所示。

②推挽式开关稳压电源适配器。电路中使用两个开关管，将其连接成推挽功率放大器形式。这种电路的特点是开关变压器必须具有中心抽头，电路形式如图（j）所示。
③半桥式开关稳压电源适配器。电路中使用两个开关管，将其连接成半桥形式。它的特点是适应于输入电压较高的场合，电路形式如图（i）所示。
④全桥式开关稳压电源适配器。电路中使用4个开关管，将其连接成全桥形式。它的特点是输出的功率比较大，其电路形式如图（k）所示。

（7）按输入与输出电压的大小分类
①升压式开关稳压电源适配器。输出电压比输入电压高，实际上就是并联型开关稳压电源适配器。
②降压式开关稳压电源适配器。输出电压比输入电压低，实际上就是串联型开关稳压电源适配器。

（8）按工作方式分类
①可控整流型开关稳压电源适配器。所谓可控整流型开关稳压电源适配器，是指采用可控硅整流元件作为调整开关管，可由交流市电电网直接供电，也可用变压器变压后供电（这种供电方式在开关稳压电源适配器刚兴起的初期常常采用，目前基本上不太采用）。在可工作的半波内，截去正弦曲线的前一部分，这一部分所占角度称为截止角，导通的正弦曲线的后一部分称为导通角。这种类型的开关电源适配器依靠调节导通角的大小，可达到调整输出电压和稳定电压的目的，其电路如图图（h）所示。
②斩波型开关稳压电源适配器。斩波型开关稳压电源适配器是指采用直流供电，直流输入电压加到开关电路上，在开关电路的输出端得到单向的脉动直流电，经过滤波得到与输入电压不同的稳定的直流电压。电路还从输出电压取样，经过比较、放大，控制脉冲发生电路产生的脉冲信号，用以控制调整开关的导通时间和截止时间的长短或开关的工作频率，最后达到稳定输出电压的目的。过压保护电路也是依据这一部分提供的取样信号来进行工作的，斩波型电路的形式如图（g）所示。
③隔离型开关稳压电源适配器。这种形式的开关电源适配器是在输入回路与逆变电路之间，经过高频变压器（也可称为开关变压器），利用磁场的变化实现能量的传递，没有电流间的直接流通。隔离型开关稳压电源适配器采用直流供电，经过开关电路，将直流电变成频率很高的交流电，再经变压器隔离、变压（升压或降压），然后经整流器整流，最后就可以得到极性和幅值各不相同的多组直流输出电压。电路从输出端取样，经放大后反馈至开关控制端，控制驱动电路的工作，最后达到稳定输出电压的目的。这种形式的开关稳压电源适配器在实际稳压电源适配器中的应用最为广泛。

（9）按电路结构分类
①散件式开关稳压电源适配器。整个开关稳压电源适配器电路都是采用分立元器件组成的，它的结构较为复杂，可靠性较差。
②集成电路式开关稳压电源适配器。整个开关稳压电源适配器电路或电路的一部分是由集成电路组成的，这种集成电路通常为厚膜电路。有的厚膜集成电路中包括开关管，有的则不包括开关管。这种开关电源适配器的特点是电路结构简单，调试方便，可靠性高。
以上阐述的开关稳压电源适配器的种类都是站在不同的角度，按开关稳压电源适配器的不同特点来分类的。尽管各种电路的激励方法、输出直流电压的调节手段、储能电感的连接方式、开关管的种类以及串并联结构等各不相同，但是它们最后可以归结为串联型开关稳压电源适配器和并联型开关稳压电源适配器两大类。
