电源适配器应用领域

1．笔记本电脑
笔记本电脑内部使用的半导体集成电路（IC）需要直流电压，使用直流电压是因为IC在50Hz或者60Hz的交流电压下不能工作，并且IC会被逆电压（逆向偏压）损坏。一般IC的故障电压在DC20V以下（DC5V～10V），IC只有在产品规格规定的大功率电源适配器电压范围内才能稳定工作，因此为IC供电的电源适配器电压必须在此工作范围内。
如果笔记本电脑配备的电池可以无限时间地使用，笔记本电脑就可不需要外部电源适配器供电，但是这种理想的电池是不存在的。所以需要把交流市电变换为直流电源适配器，在使用笔记本电脑时，其外部电源适配器接线如图1-8所示。AC220V的插座和笔记本电脑之间，需要如图1-9所示的DC15V输出（通常需要15V电源适配器）的电源适配器。虽然通过交流整流或者电池可以实现，但是交流电压有变动，电池在充放电状态时电压也有较大的变动。

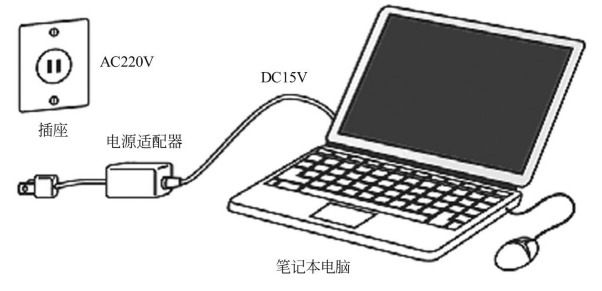

笔记本电脑的外部电源接线

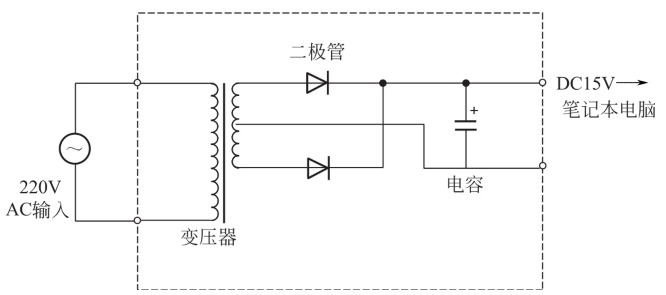

DC15V输出的电源适配器
为了使笔记本电脑稳定地工作，必须提供稳定的直流电压。这个提供稳定直流电压的装置就是直流稳压电源适配器。这个直流稳压电源适配器，除了要为笔记本电脑的电子回路提供稳定的直流电源适配器，高可靠性、安全性和耐环境性也是要具备的。
直流稳压电源具有将市电（AC220V）通过整流、控制，转换为所需要的稳定直流电的功能，其稳压方式可分为线性方式和开关方式。
由于开关方式（一般被称为电源适配器）具有高效率和体积小、质量轻等优点，因此逐渐取代了线性电源，在很多方面得到广泛应用。

2．数字通信领域

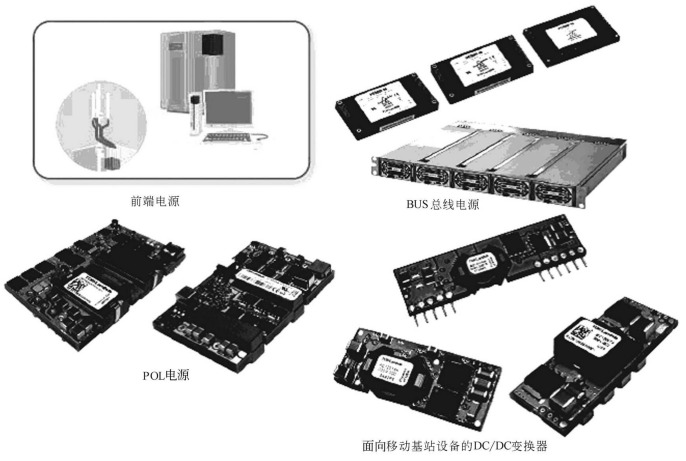

近年来，数字通信基础设施使用的大型服务器，大多都采用在IC的附近分散配置多个DC/DC变换器（POL）方式，采用这种分散式的供电系统正在增加。目前，已有前端电源、BUS总线电源、POL电源等多种可实现高效率的分散式供电的电源产品，另外，还有多种面向移动基站设备的DC/DC变换器产品。TDK-Lambda数字通信电源产品如图所示。

通信电源适配器的实质就是DC/DC变换器式电源适配器，只是它一般以直流48V或24V供电，并用后备电池作DC供电的备份，将DC的供电电压变换成电路所需的工作电压，一般它又分中央供电、分层供电和单板供电三种，后者可靠性最高。
电台电源的输入为AC220V/110V，输出为DC13.8V，功率由所供电台功率而定，几安、几百安均有产品。为防止市电断电影响电台工作，需要有电池组作为备份，所以此类电源除输出一个13.8V直流电压外，还具有对电池充电自动转换功能。

3．医疗仪器领域

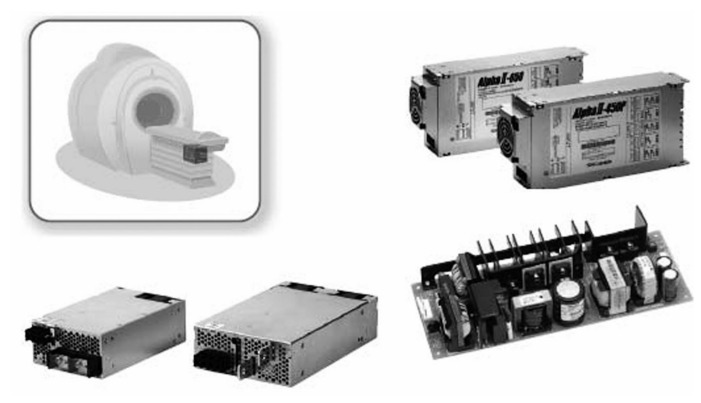

由于医疗仪器直接接触医疗工作者和患者的身体，因此对于电源适配器的漏电流有着严格的规定，并且对可靠性有很高的要求。目前市场上有多种医疗标准认可的多路输出电源和内置数字控制回路的前端电源，如图所示。

4．测试仪器
在电子元器件的制造和检测工作中，要进行信赖性、耐久性老化试验和半导体的烧机等，各种实验仪器和测试仪器都要求有极其稳定的输出的电源。对于半导体测试仪，为了快速测试半导体器件，有必要使用多种类的输出电压和功率，因此可采用AC/DC前端和后端DC/DC变换器构成分散供电系统。

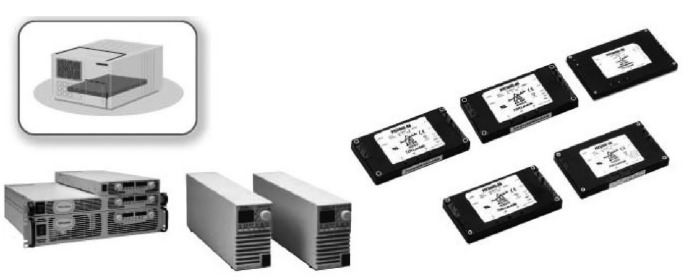

目前市场上有最适合这种分散供电的模块和DC/DC变换器产品，还拥有用于老化试验等各种试验和检测的可调电源产品，如图1-12所示。这种电源包括高电压小电流电源、大电流电源、400Hz输入的AC/DC电源等，可根据特殊需要选用。

5.自动化

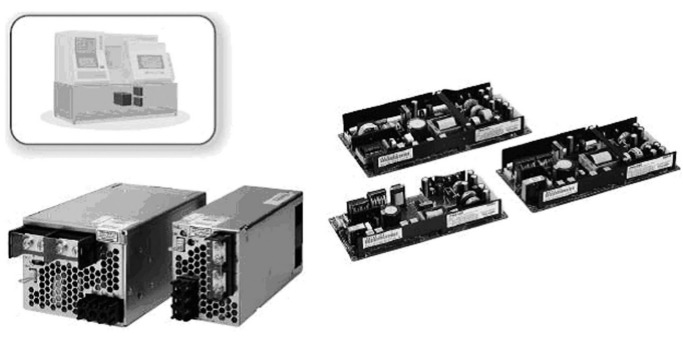

由于FA仪器和NC仪器及自动化控制装置等要在工厂内电气、温度、湿度等较差的使用环境下长时间使用，因此对内置电源有很高的要求。另外，随着工业设备的多机能化和高速化的进步，电动机等驱动型负载有增加的趋势。面向FA控制领域以及广泛的工业设备的高信赖性电源如图所示。另外，与驱动型负载对应的峰值电流输出型电源正在推向市场。

6．LED照明领域

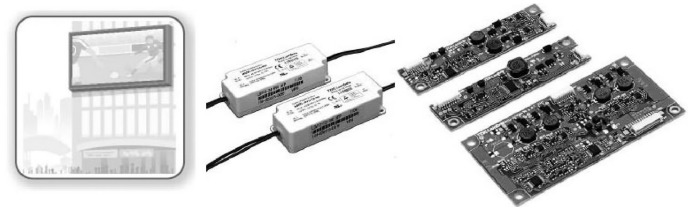

用于LED照明、LED招牌、LED光源等使用的LED驱动器如图所示。

LED照明领域用电源适配器

7．铁道车载仪器领域

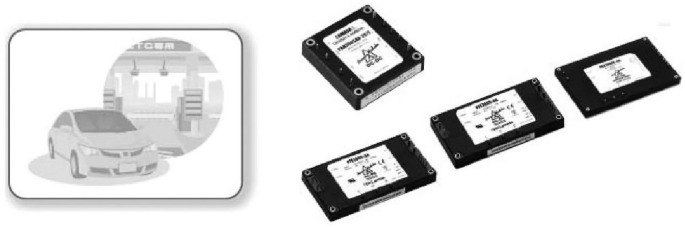

铁道及铁道关联仪器仪表要求使用标准型电源，用于铁道站基电子设备及车载电子设备领域的电源适配器，如图所示。

铁道车载仪器领域用电源适配器
