电源适配器滤波电路设计

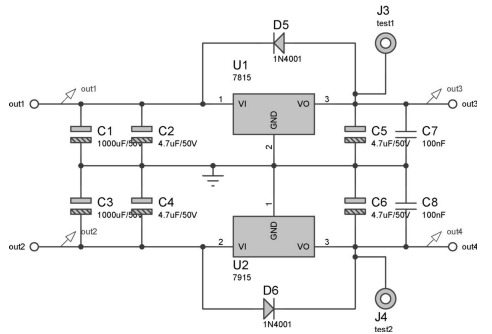

电容滤波一般负载电流较小，可以满足放电时间常数较大的条件，所以输出电压波形的放电段比较平缓，纹波较小，输出脉动系数S小，输出平均电压UO大，具有较好的滤波特性。把电容器和负载并联，正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。电路在三端稳压器的输入端接入电解电容C1=C3=1000μF，用于电源适配器滤波，其后并入电解电容C2=C4=4.7μF用于进一步滤波。在三端稳压器输出端接入电解电容C5=C6=4.7μF用于减小电压纹波，而并入陶瓷电容C7=C8=100nF用于改善负载的瞬态响应并抑制高频干扰（陶瓷小电容电感效应很小，可以忽略，而电解电容因为电感效应在高频段比较明显，所以不能抑制高频干扰）。滤波电路如图所示。

图滤波电路

为了验证滤波电路的效果，以前端滤波电路（见图）为例进行分析。

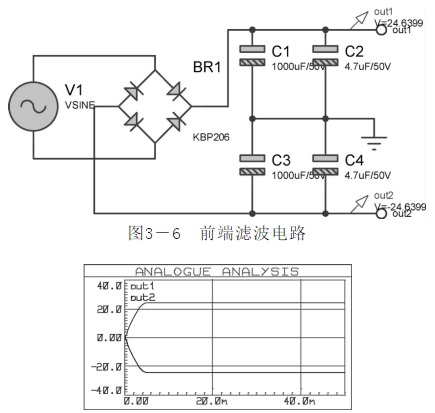

前端滤波电路输出用示波器监视，仿真结果如图所示。

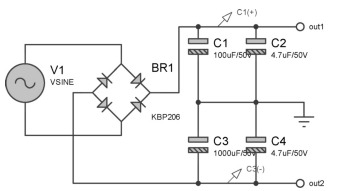

若我们试图将C1电容值调整为100μF，如图所示，则会导致电路输出端out1与out2输出电压大小不等。滤波电路输出端out1与out2处加入探针，用图表显示其输出结果，如图所示。

图调节C1后的滤波电路

图调节C1后滤波电路输出仿真图

如图所示，本电路中滤波电路中电容大小除影响电路的滤波效果外，还影响到电桥的整流输出。若上下电路滤波效果不同，则不会输出大小相等的直流电压有效值，即不会输出大小相等的直流正负电压。
可见滤波电路在电路出现干扰时能够保证电路的稳定工作，从而输出稳定的电压，这在电路设计中是十分重要的。
