15W、12V电源适配器应用电路

电源适配器打破了传统的稳压模式，它的调整元器件工作在开关状态，即通过调整开关元器件的开关时间来实现稳压。电源适配器具有体积小、重量轻、功耗小、稳压范围宽等特点，所以被广泛地应用在各种电子产品中。电源适配器厂家玖琪给大家介绍15W、12V电源适配器应用电路，以使读者对电源适配器有一个总体的认识和了解。

1．设计特点
图所示电路具有以特点：设计简单，成本低，元件数量少；空载功耗低，265V输入时空载功耗小于100mW；效率高，90V输入时效率大于81%；满足CEC对带载工作模式效率的要求（达到79%的效率，而标准要求的效率为73.5%）；相对于EN55022B传导EMI限值，EMI裕量大于10dBµV；简单的初级侧输出过压锁存关断电路可在故障状态下保护负载；工频漏电流小于10µA。

2．工作原理
图所示的反激式电源设计采用了8脚DIP封装的TNY279PN（U1），非常适合适配器的应用。U1的4个源极引脚分布在同一侧，可通过嵌入一个小的金属散热片，使器件工作在外部环境温度为40°C的密封适配器内。在每一个使能开关周期，U1内部的MOSFET导通，电流流过变压器T1的初级绕组。当初级电流达到MOSFET的限流点时，控制器关断MOSFET，变压器T1中的能量被传送到输出端。肖特基二极管VD7和电容C8对输出电压进行整流和滤波。电感L3和电容C9用于衰减输出的开关频率纹波。电容C3用于选择U1的标准限流点。初级钳位电路（VD5、R1、C5、R5和R6）将峰值漏极电压控制在内部MOSFET的700V击穿电压之下。电阻R1用于阻尼T1漏感引起的高频振荡。

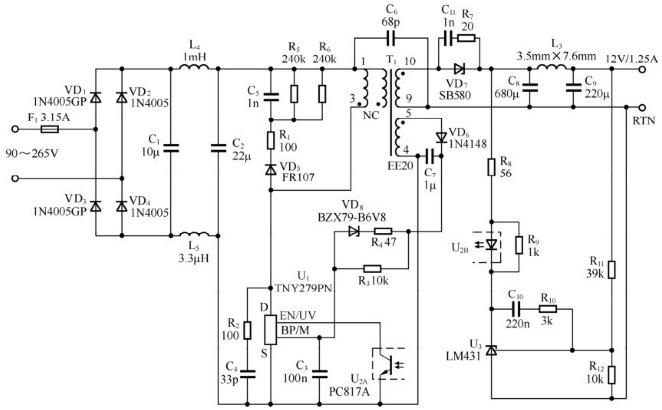

图15W、12V电源适配器电路

U1内置的频率抖动和E-ShieldTM技术只需使用简单的EMI滤波就可以符合EN55022B的要求。电阻R2和C4组成RC缓冲电路以减小高频EMI。
通过检测变压器辅助绕组电压，可在初级侧实现输出过压保护。如果U2失效造成主反馈开路时，一旦流进BP/M脚（通过VD8）的电流超过6.5mA，U1就锁存。通过选择VD8的参数使主输出以及辅助输出电压在超过正常稳压范围时触发OVP锁存。一旦被触发，重新上电就会使OVP锁存复位。
为了减小空载功耗和提高轻载效率，变压器的辅助偏置绕组通过电阻R3给U1供电。为了避免增加空载损耗或者OVP的误触发，正确选择VD8的参数，使输出电压在超出正常稳压范围时才可导通。电阻R4阻止了过度的电流流进BP/M脚。VD1和VD3选用快速恢复二极管来减小低频传导EMI。

3．设计要点
在高压、最大过载点条件下，最大漏极电压小于650V。相应地调整R5、R6和C5的参数，避免使钳位损耗太大（R5和R6的阻值小，C5的容量大），从而减少空载损耗。变压器的参数见表。

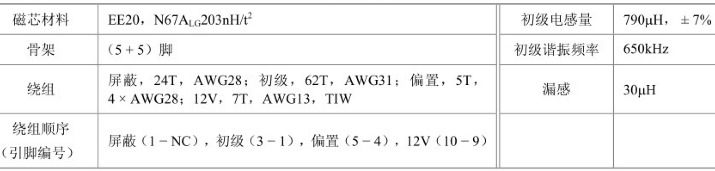

表变压器参数
