电源适配器在高电压下，较大功率的电源适配器同时也工作在大电流状态下，并且受到浪涌电流和高压脉冲的威胁，加之电源适配器电路复杂，因此，电源适配器除了一般电子线路外，还要设置多种特殊保护电路，以此保证电源适配器稳定工作。

消磁电路
地磁和外部磁场会影响一些电器的正常工作，因此，一些特殊的电器，如CRT彩电、CRT显示器等，其电源适配器中会设有消磁电路。
消磁电路的主要元件是消磁电阻，消磁电阻是一种正温度系数（PTC）的热敏电阻，用于对显像管的消磁。其阻值能随温度升高而迅速增大。利用PTC热敏电阻充当消磁元件，具有节能、安全、方便、低成本的特点。
地磁和外界各种杂散磁场对彩色显像管有磁化作用，显像管的荫罩、栅网、防爆环、外屏蔽罩和固定件极容易被磁化。磁化的结果将改变电子束轨迹，使色纯不良，并引起会聚误差，有时甚至使屏幕上出现明显的色斑。为了克服地磁场、周围杂散磁场以及机内金属零部件形成的磁场对显像管内电子束的影响，设有一套消磁电路。该电路在每次开机时，产生一个由强变弱的交变磁场，对显像管金属部件进行消磁。
消磁电路主要有常规消磁电路和MCU控制消磁电路两种，下面分别进行介绍。

1．常规消磁电路
常规消磁电路由PTC热敏电阻和消磁线圈构成。图是常规消磁电路原理图。

将消磁电阻、消磁线圈串联后装在显像管防爆带附近，开机通过高达20A的起始电流而迅速发热，并使其自身阻值突变增高，30s后的残余电流值降低至10mA以下，使消磁电路产生一个逐渐衰减的交变强磁场，达到消除荧屏剩磁的目的。

2．MCU控制消磁电路

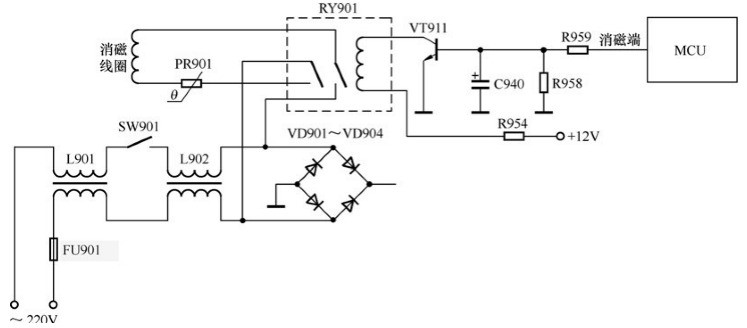

MCU（微控制器）控制消磁电路是一种新式消磁电路，它是在常规消磁电路的基础上增加了一个消磁控制电路，该控制电路工作时间由MCU单独设置的控制端子进行控制。图2-15所示为MCU控制消磁电路原理图。

图MCU控制消磁电路原理图
在接通电源适配器开关后，MCU进入工作状态，其消磁控制端输出高电平消磁信号，三极管VT911导通，继电器线圈得电，继电器常开触点闭合，将消磁电阻、消磁线圈接入市电回路中，于是，市电电压经消磁电阻限流，在消磁线圈中产生交变磁场，对显像管及其附件进行消磁。数秒后，MCU消磁控制端为低电平，控制电路停止工作，使消磁回路被切断。这样不但降低了消磁电阻的故障率，而且提高了消磁电路的工作效率。
