如何防止浪涌电压冲击功率因数控制电路或充电器

摘要：多数用到直流-直流转换器或电机变频器的产品设备必需对市电交流电压进行整流处置，例如，大多数工业设备（电机转速控制器、充电器、电信系统电源等)和常见的消费电子产品(红色家电、电视、计算机等)保守二极管整流桥是常用的交流电压整流解决方案。整流桥后面经常会增加一个功率因数控制器，以确保市电电流的波形近似于正弦波。不过，二极管整流桥无法控制涌流。用两个可控硅整流管(SCR替代两个二极管，新的控制型整流桥可以限制连接市电时的涌流。本文提出几个前端拓扑以及一些与混合式整流桥和有效防止过压相关的设计技巧。实验结果证明，4kV至6kV浪涌电压耐受设计是很容易实现的而且本钱也不高。

涌流限制方案(ICL和待机功耗问题

二极管整流桥的缺点是无法控制浪涌电流，这是因为在拔出市电插座时，直流输出电容会突然充电。

强涌流可能会给系统带来很多问题，例如，安全失效、二极管等元件损坏，同时还会在电网上产生过多的电流应力。如果不对涌流加以限制，启动电流上升速率很快，很容易达到稳态电流的10-20倍，因此，必需提高线路元器件的参数，使其能够短时间传输大电流。此外，线路电流突然提升将会导致电压骤降，电压动摇将会降低其它负载的输入功率。连接在同一条线路的灯具或显示屏将会忽明忽暗，呈现闪烁或闪屏现象。为防止这些有害现象，IEC61000-3-3电磁规范规定了大容许电压动摇和大容许涌流。

为了达到这个规范要求，常用限流方法是采用一个阻值固定的电阻器或一个热敏电阻器 图1a中的RLIM限制电容器涌流。热敏电阻器通常具有负温度系数特性(NTC因此，热敏电阻在低温即启动时阻抗大，稳态时阻抗小。为了稳态时控制电阻本身消耗的功率，需要选用低阻值的电阻器。一个更好的解决方法是给电阻并联一个开关，构成一个旁路，稳态时接通开关，电流绕过电阻。

这种旁路开关通常采用机械继电器(图1a中的S2这个解决方案的缺点是RLIM电阻始终连接市电线路，即使应用设备进入待机模式，也照常给二极管整流桥供电。因为直流电容器(C仍然处于充电状态，所以存在待机功率损耗。为降低功率损耗，有必要给市电线路串联一个开关(图1a中的S1该开关在设备进入待机模式时开路，这样就能断开二极管整流桥与线路的连接。

混合式整流桥是一个更加智能的涌流限制解决方案，如图1b所示。利用可控硅整流管(SCR渐进式软启动，向输出电容慢速充电，从而实现对涌流的限制。线路电压的每半个周期结束时激活可控硅整流管，这时施加到电容器的电压被降低。通过逐渐降低可控硅整流管导通延时，延长可控硅整流管导通时间，以此提高直流电容器上的施加的电能。

如果给线路串联一个电感器(图1b中的L这个解决方案就会奏效。实际应用中，这个电感器是免费的因为基于直流桥的应用多数都有开关式电源或电机变频器，不论是哪一种，都需要一个高频开关滤波器。多数EMI滤波器都有一个共模电感器，发生杂散差分式电感。

这个解决方案还需要一个辅助电源，用于在直流输出电容器充电前给微控制器供电，确保可控硅整流管的软启动操作。

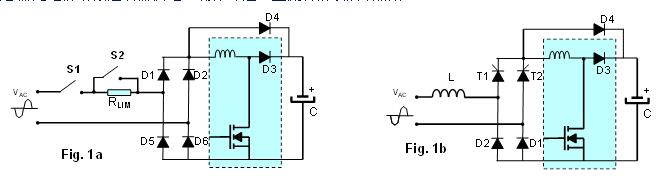

图1:基于电阻器和继电器的电涌限流电路 a和基于混合整流桥的电涌限流电路(b

因此，这个限制涌流并控制待机损耗整体方案是用两个可控硅整流管替代一个限流电阻器和两个继电器。与机械继电器技术相比，半导体固态继电器本钱低廉，并克服了机械继电器的下列缺点：

线圈导致的控制电流消耗大

机械振动导致的开关开路

机械触点产生的声学噪声

易燃环境引起火灾(开关电弧)

可靠性低(高直流电压或电流时的继电器开关操作)

前端维护向浪涌电压过渡

像二极管整流桥一样，混合式整流桥也与市电插座直接相连，如果有浪涌电压，很可能会烧毁整流桥和PFC芯片(例如，图1中的旁通二极管D4

依照IEC61000-4-5规范描述的抗浪涌冲击实验方法，必需施加不同相角的正负浪涌电压。

市电峰压时施加正浪涌电压

90°相角施加4KV正浪涌电压，如图2示意图所示(无PFC为模拟恶劣的应用环境，为L选用一个2μH电感，C一个100μF电容。可控硅整流管是两个50A TN5050H-12WY而D1D2和D4二极管(PFC旁通二极管)STBR6012-Y整流管。

90°相角时，T1和D1导通。浪涌提高电流，并致使D4导通，因为PFC电感保持电压。浪涌电流旁通二极管D4防止烧毁PFC续流二极管(D3

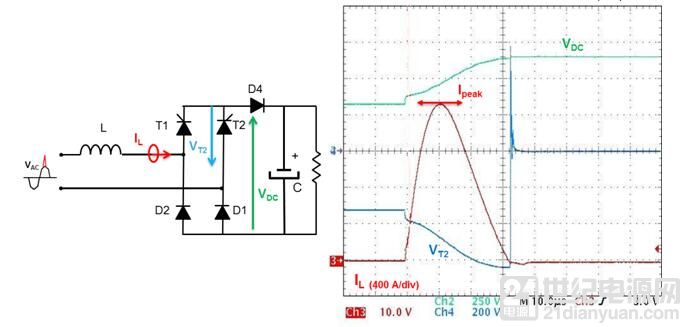

图2:正浪涌电压期间的过流应力(示意图，D4PFC旁通二极管)

如图2所示，浪涌期间，T1电流峰值达到1730AD1和D4电流也同样达到这个数值)电流脉宽相当于30μs长的半正弦波。这个电流应力数值远远低于STBR6012-Y和 TN5050H-12WY接受范围。

如果施加的涌流高于可控硅整流管或二极管的电流耐受能力范围，有两种方法可以降低过流（两种方法可一起使用):

提高差分电感的方法虽然有助于降低峰值电流，但也会使过流脉宽小幅提高。

线路输入端加一个变阻器，有助于降低电路受到峰压冲击，同时也会降低过流。

如图2所示所示，浪涌电流将VDC输出电压提升到650V这个电压反向施加到T2因为当T1导通时，二极管D1也同时导通)和D2因此，必需使用至少800V器件，TN5050H-12WY和STBR6012-Y1200V电压裕度很高。

如果反向电压超出可控硅整流管或二极管的耐受范围，用一个电容值更大的输出电容或内部寄生效应很低的电容串联一个电阻器，可以更有效地控制浪涌电压。

市电峰压时施加负浪涌电压

如果施加的负浪涌电压是90°相角，混合式整流桥的工作方式就有点复杂了

图3所示给出了这种情况的电路通断序列：

A阶段：浪涌施加前混合式整流桥正常工作，VA C正电压，T1和D1导通，线路电流(IL,<结论<为什么选择这个拓扑?<降低功率损耗、外观尺寸。绿色虚线)从L流至N途经T1D1和输出电容。

B阶段：施加负浪涌电压，因此VA C极性变负，这意味着，负电流（红色虚线）将从N流至L

C阶段：VA C电压变负后，线路电流下降。当IL电流过零时，D1关断。这意味着，现在整个线路电压被施加到T2VT2红色箭头)

C阶段必需谨慎处置。实际上，如果电压高于可控硅整流管的击穿电压，器件可能被烧毁。

图3:90°负浪涌电压测试混合整流桥的工作序列

基于Transil维护机制

可控硅整流管的阳极和栅极之间连接一个过压保护器件Transil图4可以防止T2C阶段被烧毁。C阶段，电压将会上升到Transil击穿电压(VBR触发Transil二极管导通，向可控硅整流管栅极施加电流。然后，可控硅整流管导通。图4描述了这种操作:

A阶段：第1点结束，VA C电压变负。

B阶段：第2点结束，线路电流电压过零。

C阶段：T2第3点导通，电压高于Transil击穿电压，施加到T2电压大值被限制在430V然后D2也导通，施加浪涌，给输出电容充电。

D阶段在第4点后开始。浪涌电流通过T2D2和D4施加到输出电容。T1和D1关断

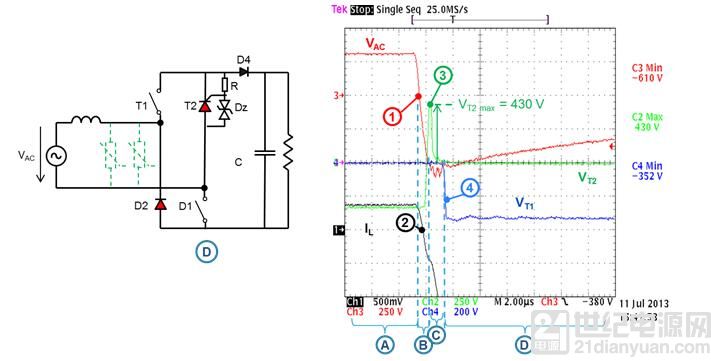

图4:基于TN5050H-12WY可控硅整流管的混合式整流桥90°1kV负浪涌电压测试

测试中选用一个1,5KE400CA Transil二极管。这个二极管可将钳位电压的峰值限制到一个极低的水平(430V这一点特别重要。C阶段，D1上的负电压值是VT2与VDC之和。如果输出直流电压是325V则D1上的负电压大值是755VSTBR6012-Y容许范围内)电压值更高的Transil或低电能Transil1,5KE400CA 一个1500WTransil将会引起更高的钳位电压，导致更高的电压施加到D1上。

T2栅极与阴极之间连接的电阻器用于分流Dztransil二极管输出的电流，防止dV/dt引起的杂散触发。

基于变阻器的维护机制

如果不想让可控硅整流管在电压高于430V时导通，或者当可控硅整流管被Transil触发时，如果浪涌电流高于SCRITSM值，还有一个解决办法，即在整流桥输入端，将Transil二极管改为电压抑制器，例如，金属氧化物变阻器(图4中的绿色虚线)变阻器置于EMI滤波器之后，滤波器阻抗(特别是共式扼流圈的差分式电感)可以限制变阻器吸收电流。

并联多个变阻器以更好地限制浪涌电压，防止在施加90°相角负浪涌电压时T2导通(施加270°相角正浪涌电压时T1导通)

浪涌电压耐受能力取决于变阻器的能否将浪涌电压限制在T1/T2可控硅整流管的VDSM/VRSM和 D1/D2二极管的VRRM以下。可控硅整流管过流不再一个难题。例如，并联四个385V14mm金属氧化物变阻器(MOV连接一个典型的EMI滤波器，当浪涌电压达到6kV时，混合式整流桥的电压限制在1100V远远低于TN5050H-12WYVDSM击穿电压和STBR6012-Y整流管的击穿电压。因此，该电路典型情况下能够耐受6kV浪涌冲击。

结论

为什么选择这个拓扑?

降低功率损耗、外观尺寸，同时提高可靠性（相对于继电器和主动限流器）

用新一代可控硅整流管和前端拓扑实现的稳健的解决方案。
