开关电源的PCB排版设计注意要点

网站首页 » 新闻 » 行业动态 » 开关电源的PCB排版设计注意要点

开关电源的PCB排版设计注意要点

开关电源的PCB排版设计注意要点

1，Y电容的放置
2，主电流回路
3，信号地与功率地
4，输入LC滤波
5，带地线AC接口
6，输出LC滤波
7，开关管与散热片
以上是开关电源的基本部分，如果你能把上面几个注意点都搞定，无论是裸板，还是带外壳的，那么在做认证测试的时候都可以轻轻松松，遇到某一频点超出，只需换安规元件即可

先谈Y电容放置
Y电容通用脚距是10mm，留出焊盘，中间的空隙是8mm，中间不要走线
中间不走线，放置的地方当然是板的上下，左为强电，右为弱电，强电端的GND为功率地，弱电端的GND是靠近变压器的GND引脚
对于有输入地线的，就有3个Y，放置也是有讲究的

不难看出，这个图的主电流回路应该是短的了，大家可以参考，比较适合5~40W电源适配器
再往大功率的，遵循的还是两点：
1，主电流回路不要使用跳线，如果一定要使用跳线就需加套管，跳线的上面如果有元器件的话，还需要点胶
2，在有限平面积里及安全距离内尽可能的加粗，如果不能加粗，就需要加辅焊层
3，信号地与功率地
拿PWM控制反激来说，区分两个地其实是为了让PWM芯片免受干扰，也就是说，芯片需要辅助电源，那么芯片的接地端应该接辅助电源滤波电容上，而不应该接在大电容上
半桥或者全桥及其他，如果控制芯片与输入非隔离的话，那同反激一样，如果是隔离（例如有些有待机辅助电源的），那么应该在电源上加1~3个0.1uF的电容。

第4，输入LC滤波
在这里只说针对宽电压85~264V这些开关电源加以阐述
1，输入X电容封装大小，因为X电容的尺寸都已经标准化，假如你在认证时需要加大X电容时，如果封装小了，是非常头疼的，所以X电容在设计之初时就要做好准备，宁愿大点，千万不要小，省钱可以在其他地方省不要在这里省
2，压敏电阻，压敏电阻有的是不带护套，而带了护套尺寸要大一号，所以同X电容一样，需要预留多点空间
3，L，共模和差模，设计时是否要差模需要验证，对于小功率的一般都不加
4，NTC/PTC，一个是负温度系数，一个是正温度系数，两个的作用都是防止浪涌电流

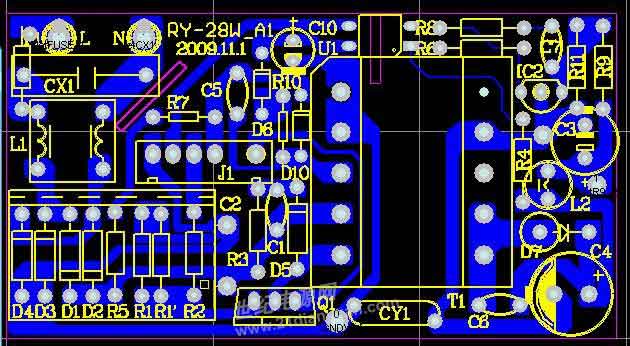

放个图
