一、电阻器在电路中用作分压器、分流器和负载电阻;它与电容器—起可以组成滤波器及延时电路、在电源电路或控制电路中用作取样电阻;在半导体管电路中用偏置电阻确定工作点;用电阻进行电路的阻抗匹配;用电阻进行降压或限流;在电源电路中作为去耦电阻使用,等等。总之,电阻器在电路中的作用很多,电路无处不用电阻:下面介绍一些电阻器的基本电路。

二、电阻器的额定功率
      当电流流过电阻的时候,电阻就会发热。功率越大,发热越厉害,过大就会烧毁电阻。电阻长时间正常工作所允许的最大功率叫做额定功率。

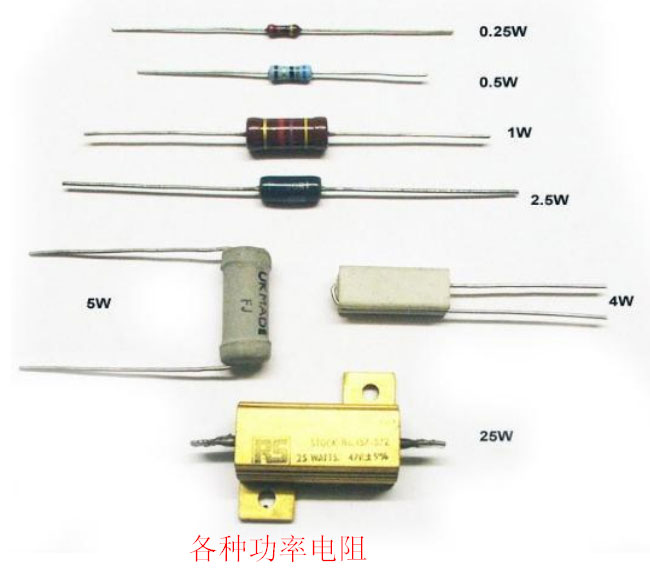

       电阻器的功率有1/8W(瓦),1/4,1/2,1w,2w,3w,4w,5w,10w,100w等。
充电器


三、电阻器在电路中的符号表示

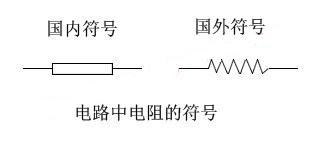

              电路中常用‘R’表示电阻,‘C’表示电容,“L‘表示电感
电源适配器厂家

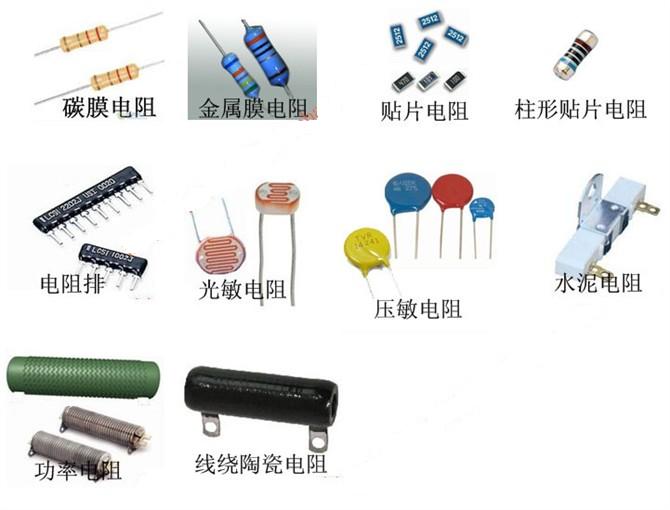

各种电阻图片


四、0欧姆电阻在电路上的作用

相信有很多新电工,在看一些前辈设计的电子产品时会经常看到电路上存在0Ω的电阻,为什么要设计这么一个电阻呢,直接画板连一块不就好了,还画蛇添足干嘛?通过对资料搜索和整理,要点如下:

1) 模拟地和数字地单点接地

只要是地,最终都要接到一起,然后入大地。如果不接在一起就是“浮地”,存在压差,容易积累电荷,造成静电。地是参考0电位,所有电压都是参考地得出的,地的标准要一致,故各种地应短接在一起。人们认为大地能够吸收所有电荷,始终维持稳定,是最终的地参考点。虽然有些板子没有接大地,但发电厂是接大地的,板子上的电源最终还是会返回发电厂入地。如果把模拟地和数字地大面积直接相连,会导致互相干扰。不短接又不妥,有四种方法解决此问题:1、用磁珠连接;2、用电容连接;3、用电感连接;4、用0欧姆电阻连接。

磁珠的等效电路相当于带阻限波器,只对某个频点的噪声有显著抑制作用,使用时需要预先估计噪点频率,以便选用适当型号。对于频率不确定或无法预知的情况,磁珠不合;电容隔直通交,造成浮地;电感体积大,杂散参数多,不稳定;0欧电阻相当于很窄的电流通路,能够有效地限制环路电流,使噪声得到抑制。电阻在所有频带上都有衰减作用(0欧电阻也有阻抗),这点比磁珠强。

2) 跨接时用于电流回路

当分割电地平面后,造成信号最短回流路径断裂,此时,信号回路不得不绕道,形成很大的环路面积,电场和磁场的影响就变强了,容易干扰/被干扰。在分割区上跨接0欧电阻,可以提供较短的回流路径,减小干扰。

3) 配置电路

一般,产品上不要出现跳线和拨码开关。有时用户会乱动设置,易引起误会,为了减少维护费用,应用0欧电阻代替跳线等焊在板子上。空置跳线在高频时相当于天线,用贴片电阻效果好。



五、复杂电路中的电阻计算口诀
口诀
复杂电路变简单,可将星角来变换。
变时一点要牢记,外接三点不能变。
星变角时求某边,两两积和除对面。
角变星时求某枝,两臂之积除和三。


六、电工线路故障如何分析?

在这生活中,我们不能缺水,也不能缺电。如果电路被烧坏了,我们最不能缺的就是电工维修师傅。要知道不管是在炎热的夏天还是在寒冷的冬天,电就是温暖我们,照耀我们的“动力”。下面远东职业技能学院的智能小编就来给大家普及下什么是维修电工。
其实,维修电工的就是保证各类生产机械运动的各种类型电动机及其电气控制系统和生产、生活照明系统的正常运行。作为一名维修电工,在工作中除了对设备及线路的合理的安装、良好的调试和日常保养与检查外,如何在出现故障时,能迅速查明故障原因、正确处理故障,是保证设备正常运行的重要保证。故障排除的技能对维修电工是非常重要的,共重要性表现在以下几个方面:
1、设备因故障无法运行,有时会造成很大的经济损失,会影响企业的劳动效率,所以对维修电工排除故障的技能要求很高。
2、对于电气故障涉及的范围广、随机性高,排除故障的技能是维修电工职业(工种)的一大特点,也对维修电工排除故障的技能提出了较高的要求。
3、另外,无论是从职业标准、还是技能考核中,虽然排除故障的考核带有一定的偶然性,但因为它反映了维修电工一定的综合技能,体现本职业(工种)的特点,所以仍然并延续着该项目的考核。并常常将故障排队的项目设为“否定项”。即如果本项考核不合格的话,则视整个考核不合格。
在实际工作中,电气故障出现的范围很广,涉及到电气系统的每一部分,并且出现的故障是千变万化的、随机的。排队故障的方式方法只能根据故障的具体情况而定,没有严格的固定的模式,这对部分维修人员来说感到困惑,在排除故障的过程中往往走很多弯路,甚至造成较大损失,尤其是对初学者来讲,往往不知从何入手。
作为一名维修电工,应在遇到故障时,能迅速查明故障原因,合理正确地处理故障点,这对提高劳动生产效率、减少经济损失和安全生产都具有重大作用。


七、电阻的知识涵盖非常多,不仅仅是知道欧姆定律后就能应用好,其中还包括了材质及其特殊性能,如电阻元件的电阻值大小一般与温度,材料,长度,还有横截面积有关,衡量电阻受温度影响大小的物理量是温度系数,其定义为温度每升高1℃时电阻值发生变化的百分数;电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生损耗,以热能的形式表现;电阻在电路中通常起分压、分流的作用;对信号来说,交流与直流信号都可以通过电阻等。作为硬件工程师,想要把元器件用的得心应手,就需要通过对其材质,电气特性和其特殊性做深入的了解。
