为什么不把电源适配器集成在笔记本机身里面？

没必要笔记本的目标是轻量化。你非要把那两个塞进去,不是又大回去了? 不是必须的部件,都可以拿出去

电源适配器的作用是把交流变成直流，把电压降低，然后直接使用或充电。
没有直接能用220V交流电的笔记本电脑。
如果要把电源适配器的功能集成到笔记本电脑里的，一是散热成问题，二是重量会增加,三是体积会变大。

会产生热量，缩短机器寿命

不同产品笔记本充电器的原理完全一样，只不过输出功率不同。手机充电器、相机充电器输出功率一般几瓦，pad充电器输出功率十几瓦（5V，2.1A），笔记本充电器一般输出功率45、60、75、90W功率越大，内部使用的电解电容、变压器等等都会变大，所以适配器体积也就大了。另外，如果大功率的适配器做的太小，适配器本身的发热、绝缘都会是问题，所以必然要大。

平心而论，苹果的东西工业设计水平还是非常高的，而且苹果的影响力也很强大，能享受一些别的厂家享受不到的特权，比如某些零件根据自己的规格要求向供应厂家特别定制……种种原因加在一起，苹果的产品摆在你面前时你就是觉得精致、合理、有设计感，自己拆开或者看别人的拆解视频也会觉得“我了个大擦这么复杂”……
不过苹果这样紧凑而且可丁可卯的设计会有一个问题，自己日后几乎没有升级空间，或者升级难度和价格比其他电脑要高→_→没办法，好多东西像都是特殊规格嘛，别处买不到，只能上官网，而且不一定有而且像mac pro这货，电源适配器直接内置了……自己组过电脑的话你应该知道台机电源有多大，那么大一坨东西压缩体积塞进去，功率估计就是正好够它的出厂配置使，就算你找到升级部件换上不一定带得动

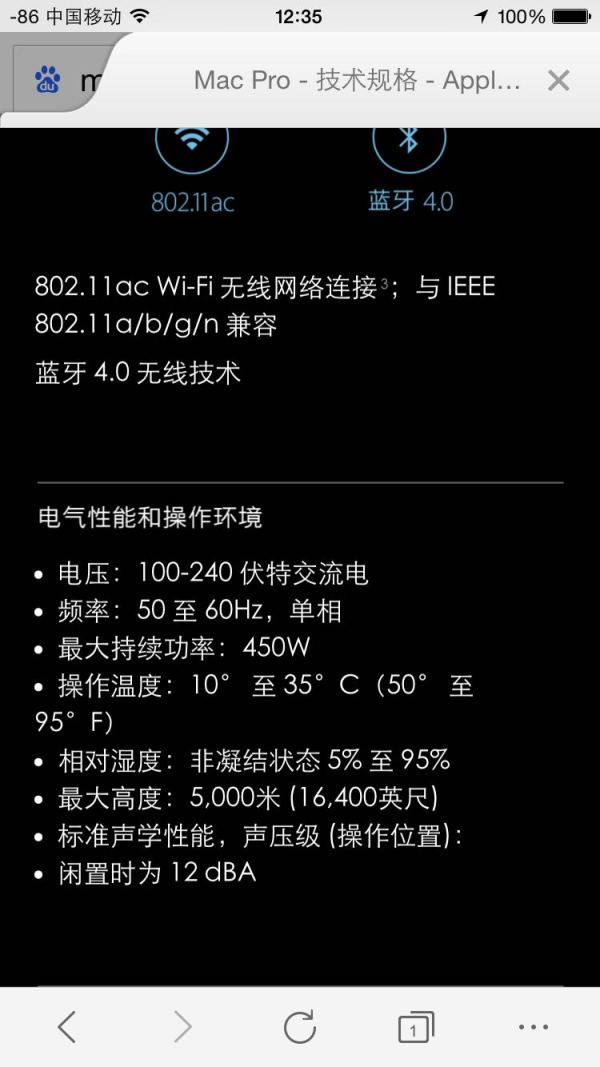

刚刚去查了下，mac pro的最大持续功率是450w（放肆），不过这是4核和6核的版本，其他配置不知道……这么算的话电源应该还是有一点余力的，e5 2698v3的TDP也只有135w，mac pro上的e5肯定比这个低。

笔记本电源适配器

现今科技水平导致发热，EMI，尺寸都非常难满足“集成进笔记本机身”这个要求，题主问题的语法有误哈，下面来简要分析。
现在笔记本电脑的电源适配器绝大部分都是开关电源，对于开关电源，一般都是由以下几个关键部件组成的
交流市电 -> 输入滤波 -> 整流 -> 开关 -> 变压 -> 滤波 -> 直流输出
输入滤波。在这个上面一般都是用XY电容和共模电感，主要作用是过滤掉市电里面的干扰电源和电脑硬件正常工作的干扰信号以及防止电源本身产生信号传播到供电网中。一般的X电容和共模电感都是不小的一坨了（类比手指头）。
整流。这个好办，4个二极管搭成的桥式整流电路足以解决。一般电源适配器里面用的都是贴片整流桥，指甲大小的一小片。虽然说是不大的一个元件，但是这里会有一定的发热。也许有的大功率的可能会用到同步整流，这个就比较占地方了。
开关元件。这是整个电源适配器中最关键的元件，一般采用的是功率三极管或者MOS，虽说这两种元件的个头都不大，但是开关过程中会大量发热。没错，是大量发热！开关得越快发热得越大！
Q：那么能不能开关慢一点呢，这样发热就少了？
A：不行，开关慢了，后面的变压器和滤波电容电感都要加大，本来都是好大的一坨，还要加大，怎么做进笔记本里？
Q：那么能不能开关快一点呢，发热大我也忍了，起码要做进笔记本里呀？
EMI。题主的问题里提到了电磁干扰，也就是EMI。为什么会有EMI？就是因为开关电源的“开关”过程。开关元件不停地控制电路通-断-通-断-。。。周而复始，在滤波电路前的PCB导线，在这种情况下相当于一根根天线，向外辐射高频的干扰信号。干扰信号很容易就耦合到PCB上面的其他导线上了甚至是接地面上。这种信号，对于计算机中有着复杂并且对传输时序有严格要求的数字电路来说，是非常致命的。如果EMI没有被很好屏蔽，轻则感觉电脑卡，时常丢数据，严重则直接开不了机。功率电路的EMI怎么屏蔽？请加个钢壳或者铝壳吧，对于如今消费者对笔记本的外观要求来说，这几乎是不可能啵。
发热。电源用起来热乎乎的，大部分的热量都是这些开关元件贡献的，这里还要解决一个散热的问题。对于普通笔记本60w的电源要求来说，即使电源适配器的效率做到90%，也要有个6w的发热量了，如果做进笔记本里用被动散热是可以勉强接受的，不过使用体验不要指望会好，电源对应位置的C面肯定是发热的。
滤波。到了最后一步，这里都是神马电容电感的呀，每一个元件都是一大坨的存在（拇指头大小）。
Q：或者有人会觉得，都是一大坨没关系，摆密点不可以么？
PCB布线。在PCB的布线里面，不同电压的线路之间，有一个最小的安全距离，电压越高隔开的距离就要越大，对于元件来说也是如此。摆得太密了，一旦某个元件出问题了，真的可能连怎么死的都不知道。开玩笑啵，肯定是电死，还能怎么死。。而且为了解决上面的EMI问题，有些线路之间还要填充接地层，PCB工程师都快要哭晕在厕所了。
强制安规的问题。安规假如适配器做到机身里面了，漏电的时候如何保证220v的电压不会被人直接接触以及到传导到其他元件上面导致全机烧是一个难题。水果Unibody之类的CNC全金属机身上面这个问题尤其严重。此外还有CE, UL神马的强制认证，本来笔记本电源适配器做在机身外通过这些认证以后再搞创新就已经非常难了，搞进机身里估计难度还要提高一个数量级。貌似索尼大法都没有推出过类似产品。
电源线和电源插口。笔记本的电源线要经常插拔，如果电源适配器外置，输出电源线中的DC 20v上下人畜无害，但是内置了电源适配器后每次插拔的就是AC 220v的市电了，感觉真心很不安全，为了绝缘，插座肯定是比较大的，某些炒鸡本的厚度就比插座还薄。。。对于某些设计得不好的电源，插拔时候还会有火花，好牙烟。

上面就大概是笔记本的电源适配器集成在笔记本机身会遇到的问题了。开关电源小型化一直是众多电源工程师的终极追求。虽然问题多多，但是随着x86不断向低功耗发展，这个目标貌似也不像以前那么遥不可及了。
