开关电源LCD无损吸收电路！

开关电源LCD无损吸收电路！

变压器与EMI 的关系

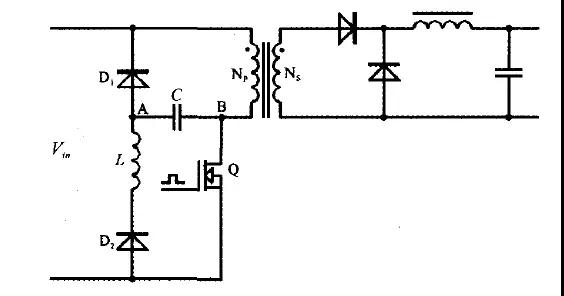

LCD缓冲网络如图1所示，由L、C、D1和D2组成。LCD缓冲电路不但能够将变压器的漏感能量反馈回电网，而且能够有效地抑制开关管关断时由漏感能量造成的电压尖峰。

图1 LCD缓冲电路
如果LC谐振频率远大于开关频率，在开关管导通和关断期间，箝位电容的极性将不断改变。开关管关断时，其漏极电压开始上升，D1导通，电容将进行充电，减缓了漏极电压上升的速度，电容两端电压为

式中，I0为开关管关断时初级绕组流过的电流，Vref为输出反射电压，Lkp为变压器初级绕组漏感。
开关管导通后，箝位电容通过Q、L和D2。进行放电。L、D2和C产生谐振，大约半个振荡周期后，以电压形式储存在电容上的能量转变为电流形式，储存在电感中，电容的电压极性改变，充电到Vin 。在下半周期内，L1上端电压继续升高，即电容两端电压大于Vin，D1导通，储存在电感中的剩余能量通过D1返回电网。
在这种工作状态下，箝位电容C的电压与输入电压无关，依赖于负载电流的大小。由于LC谐振频率非常高，电容C的值不能设计得过大，因此，在重载条件下，箝位电压远大于输出反射电压(通常为Vref的2～4倍)
如果LC谐振频率小于电路开关频率，开关管导通期间，箝位电容储存的能量通过LC振荡，只有一小部分传递到电感。开关管关断后，电感中的能量通过D1和D2返回电网。箝位电容的电压极性不会发生改变。电容值如果足够大，在整个开关周期内，电容电压的微小变化将忽略不计。在稳定状态下，达到能量平衡后

式中，Lm为变压器初级绕组电感。

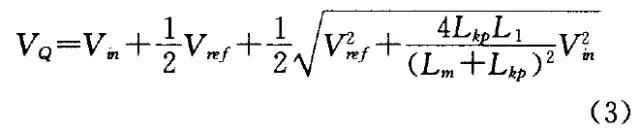

由于变压器漏感远小于初级电感，箝位电容电压与输出反射电压紧密相关，因此，选择一个合适的电感，箝位电容的电压将对输入电压的依赖很小，并且箝位电压可维持在比输出反射电压略高的一个值上，基本与输入电压无关。开关管的电压

在宽输入电压情况下，LCD缓冲电路的箝位电压非常低，接近于输出反射电压，不随负载电流而变化，且无损耗，但需额外提供一个电感，其值需与变压器初级电感匹配，以减小开关管电流应力。在实际电路设计中，为了减缓开关管漏极电压上升速率，LC谐振频率应小于开关频率，电容应足够大。

LCD无损缓冲电路原理

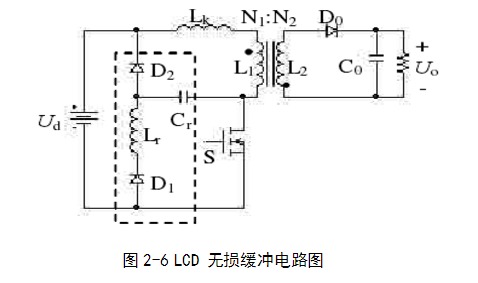

反激变换器加入无损缓冲电路后，可以大大减少开关损耗。LCD无损缓冲电路图如图2-6

LCD无损缓冲电路工作原理及分析[4]如下,其工作波形如图2-7所示。
1）工作模态 1：t0~t1。当t = t0时，开关管S开始导通，缓压电容Cr与电感Lr、二极管D1组成谐振支路，Cr端压下降。
2）工作模态 2：t1 ~ t2 当t=t1时，功率开关S及原边电感电流线性增加，二极管D0反偏，工作状态和硬开关工作情况相同。
3）工作模态 3：t2 ~ t3 当t =t2时，开关管S关断，储能电感 L1、漏感 Lk沿Cr，D2释放能量，Cr两端电压缓慢上升，原边电感电压Lu下降。
4）工作模态 4：t 3~ t4 当t=t3时，Lu下降到使 D0正偏导通，随后原边电感被
箝位， oLUNNu2 1  ，Cr与L1，Lk，直流输入电源、D1和 Lr形成谐振回路。等效电感Le =L1+Lk+Lr。dsu在t= t3时刻突然下降，以后近似按线性规律下降。
5）工作模态 5：t4 ~ t5 电容Cr两端电压Ucr不变，D0I线性减小。
6）工作模态 6：t5 ~ t6

当t= t5时，D0关断，对原边绕组的箝位作用消失，Cr沿 L1、Lk、直流输入电源、D1和 Lr释放能量。

7）工作模态 7：t6 ~ t7 当t=t6时，电容Cr端压保持 Ud不变，输出滤波电容向负载提供能量，直至下一周期开始。
