适配器主控芯片的选择

适配器主控芯片的选择
适配器主控芯片我们采用NCP1280, NPC1280是专门为有源箝位正激式变换器设计的高度集成控制器，它的基本特点是：
1、内部集成了高压启动电路，可以使我们在不使用启动电阻的条件下，直接启动电源，这样不仅减小启动电路功耗，也节省了电路板面积。
2、具有可编程延时的双驱动电路设计，使我们可以根据谐振电路Lr、Cr值的大小，通过一个电阻来调节开关管Q1和辅助开关管Q2的延时时间，使电路性能达到最优。
3、集成了可编程最大占空比控制电路，可以使我们根据需要来自由地控制电路的最大占空比输出。
4、内部集成了输入电压馈控制电路,不仅提高了电源的瞬态响应性能，也有效地防止了开关管可能产生的瞬态过压，提高了电源的可靠性。
5、输入过压、欠压保护，不仅可以防止适配器在低电压时意外启动发生损坏，也可以提高适配器的抗雷击水平。
6、双模式过流保护，如果过流保护输入引脚电压大于0.48V小于0.57V,变换器进入周期跳过模式，从而降低输出功率；如果过流保护输入引脚电压大于0.57V,变换器进入过流保护模式，从而避免主功率开关管损坏。
7、可编程软启动电路，可以使我们能够根据需要调整电源在启动时间，控制输出电压的上升速率，防止了电源在启动时，可能产生的瞬态过压。

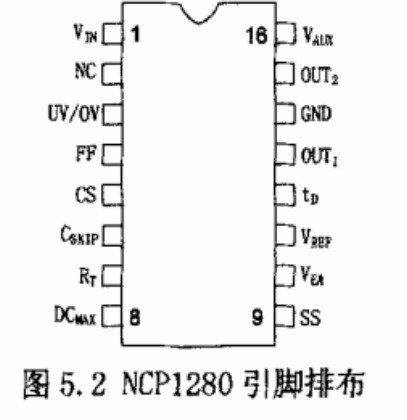

NCP1280引脚排布入如图5.2所示
