220V转5V、12V、24V降压电路设计

网站首页 » 新闻 » 行业动态 » 220V转5V、12V、24V降压电路设计

220V转5V、12V、24V降压电路设计

1）220V转5V降压电路：输入12~380Vac，输出5V/500mA

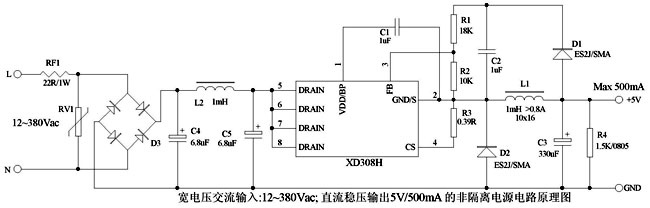

该电路输入家用220v交流电，经过全桥整流，稳压后输出稳定的5v直流电。平时对于5v 的直流电源需求的情况比较多，在单片机，以及一些电路中应用的较多，因此，为了更方便快捷的由220v 的交流电得到这样的电源，故设计了一个电路。
如图1所示的电路为一个典型的输出为5 V/500 mA的非隔离电源。它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。

12V电源适配器系统带有各种保护，包括过热保护（OTP）、VCC 欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。电路特点：无噪音,发热低。

220V转5V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。压敏电阻RV1用于防雷保护，提高系统可靠性。功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。

2）220V转12V降压电路：输入32~380Vac，输出12V/500mA12V电源适配器
“220v转12v稳压电源”，需要先降压，后整流、稳压。如果电流大就用开关电源，如果电流小就用阻容，具体接法：220V经电容（680n左右400V以上，并联一个1M左右的泄放电阻）降压，再经桥式整流（1N4007就可以）电容滤波，出口接一小阻值限流电阻、12V稳压管，即可。要得到别的电压就换稳压管即可。

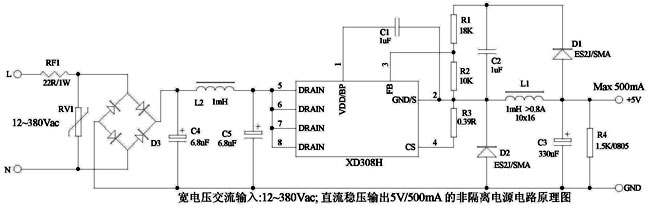

如图2所示的电路为一个典型的输出为12 V/500 mA的非隔离电源。它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。

电源系统带有各种保护，包括过热保护（OTP）、VCC 欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。电路特点：无噪音,发热低。

220V转12V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。压敏电阻RV1用于防雷保护，提高系统可靠性。功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。

3）220V转24V降压电路：输入32~380Vac，输出24V/500mA

如图3所示的电路为一个典型的输出为24 V/500 mA的非隔离电源。它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。

12V电源适配器电路设计

12V电源适配器系统带有各种保护，包括过热保护（OTP）、VCC 欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。电路特点：无噪音,发热低。

220V转24V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。压敏电阻RV1用于防雷保护，提高系统可靠性。功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。
