智能手机自动充电与断电电路设计

电源适配器厂家为大家介绍：智能手机自动充电与断电电路设计

大部分手机用户在给手机充完电后，为图省事，都不拔插出插销，以便下一次充电。这既耗电浪费，又造成巨大的平安隐患。根据最近诺基亚的调查数据可知，手机在空载模式下（充电器插接在墙壁插座，但并未与手机连接）所消耗的电能占到其电能使用总量的60%以上，也就是说手机耗电的3/4以上都是由于手机充溢电以后，用户不拔充电器插销造成的目前中国有六亿多手机用户，这是一种极大地浪费。据初步统计，手机充电后不拔插销，每年将额外耗电逾 20亿度，相当于葛洲坝水电站发电量的4%

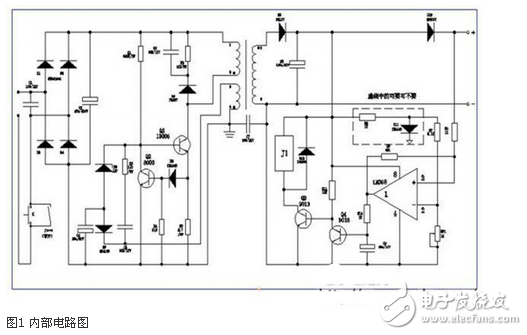

较现有断电充电器而言，本产品的优点在于不仅能够在充溢电的情况下自动断电，而且在人为拔掉手机的时候也能自动断电，实现自动断电。图 1为内部电路图。

工作原理：将充电器与手机、插座连接后，电压通过电阻调整，以一较小值进入电压比拟器，输出一个额定值，手机正常充电。当手机充溢电时，有一个大于另一端电压进入电压比拟器，输出 0V此时继电器吸和衔铁，使电路断开，实现自动断电。
