UC1864是电源适配器生产厂家推出的高效率脉频调制电路｡

1. UCI864的主要性能

UC1864采用DIP16封装,管脚排列如图所示各管脚的功能如下

①U为输入电源适配器端,该端通常取12~20V直流电压｡15上FAULT

②OUT1､OUT2分别为输出端1､输出端2｡14F OUT2

③SGND､PGND分别是信号地与功率地,二者应在输出端汇Usgnd-512F PGND1上oUTrm-7

④5V为内部5V发生器的引出端C､-8

⑤FAULT为保护电路输入端

⑥SVREF为软启动及基准电压端.

⑦+、-、Ur,分别为误差放大器的同相输入端､反相输入端、误差电压输出端。

⑧C､R､R｡为压控振荡器的外接阻容元件端｡其中,C､是振荡电容;利用R,可定出最高振荡频率与最低振荡频率的比值,所以称R.为振荡频率的量程电阻;R=则用以设定f的值｡C､､R｡和R｡应接在相应的引出端与信号地之间｡

⑨ZERO为零点比较器的零点检测信号输入端｡

⑩Rr/Cr为瞬间定时器的外接定时电阻和定时电容的公共端｡2.UC1864的主要特点

UC1864的主要特点

  ①具有脉冲宽度固定而频率可变的脉冲频率调制原理,两个输出端可并联使用,｡

  ②采用零电压开关的设计方案,使外部MOS开关功率管工作在理想的通､断状态｡

  ③内部有宽频带的压控振荡器(VCO),频率范围一般设定为50~500kHz｡振荡频率受反馈的误差电压控制｡

  ④具有完善的保护电路､欠压锁定电路和故障比较器｡当输入电压低于7V阈值或者检  测到过压､过流故障时,能将两个输出端拉成低电平,起到保护作用

  ⑤具有通电时软启动功能,同时当故障排除后能重新启动｡

  3.Uc1864的工作原理

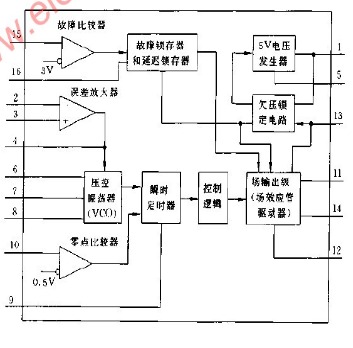

  UC1864内部主要包括误差放大器､压控振荡器､控制逻辑器､输出级电路､欠压锁定器5V电压发生器､故障比较器､故障锁存器､延迟锁存器､零点比较器等,如图所示。

误差放大器的同相输人端接反馈的输出电压U｡,反相输入端接软基准端的5V基准电压,由它输出的误差电压U,就作为控制电压,用来控制压控振荡频率f

  压控振荡器(VCO)的振荡频率受U,控制｡设计时,通常先选定f=x､fm的值,求出fm与f的比值以及中心频率f｡的值｡频率调制灵敏度为f,/U,=-1/(R2C,)(7-1)式中:负号表示U,电压升高时,振荡频率降低｡f,､C､､R｡的单位分别为kHz､HF和k

  设置零点电压检测及比较电路的目的是要实现真正的零电压开关｡零点比较器的参考电压为0.5V,信号电压取自主电路开关MOS管漏一源极电压Ua｡当U波形的下降沿通过0.5V时,零点比较器就翻转,改变瞬间定时器的状态,进而使输出级关断｡

  故障比较器､故障锁存器和延迟锁存器构成的保护电路有两种保护方式:软启动和重新启动软启动时间(t1)和重新启动的延迟时间(t2)分别为t1=10-2C;t2=1.9×10-2C式中:C的单位为pF,t1､l2的单位为s

  UC1864的稳压工作过程可概括为:通电后首先经过软启动阶段建立输出电压U,然后由误差放大器输出的控制电压U,来调制vCO的振荡频率f,再经过瞬间定时器､控制逻辑和输出级驱动外部MOS开关管,最后通过整流滤波电路获得稳定的输出电压U｡｡假若输出电压U升高,即进行下述闭环调整:,使输出电压降至稳定值,反之亦然
