多路输出的35W机顶盒电源适配器

广东电源适配器厂家跟大家分享具有五路输出的35W机顶盒开关电源适配器电路分析｡机顶盒是交互式电视(ITV)的关键技术,利用它可提供数字广播电视､视频与音乐点播､卡拉OK､三维游戏､高速上网､在线购物､语音提示等功能强大的宽带多媒体服务｡

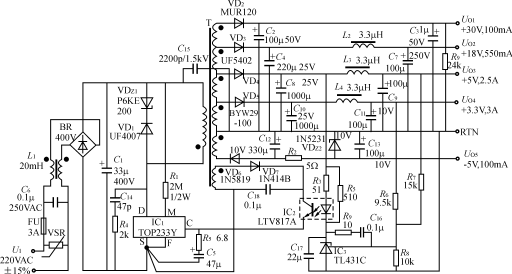

多路输出的35W机顶盒开关电源适配器电路

这五路电压分别为:U(+30V､100mA)Ua(+18V､550mA)､Ua(+5V､2.5A)､U｡(+3.3V､3A)､U｡(-5V､100mA)｡其中,+5V和+3.3V电压作为主输出,其余各路均为辅输出｡

当交流输入电压U1=220V±15%时,总输出功率达38.5W｡若采用宽范围电压输入(U1=85~265V),总输出功率就降为25W｡

该电源适配器采用3片IC,即TOP233Y(IC1)､线性光耦合器LTV817A(IC2)和可调式精密并联稳压器TL431C(IC3)｡为减小高频变压器体积和增强磁场耦合程度,次级绕组采用了堆叠式绕法｡由R4和C14构成的吸收电路可降低射频噪声对电视机等视频设备的干扰｡必要时还可将开关频率选择端(F)改接控制端(C),选择半频方式以进一步降低电视机对视频噪声的敏感程度｡

R6､R7和R8为比例反馈电阻,使5V和3.3V电源适配器按照一定的比例进行反馈,这两路输出的负载调整率均可达士5%｡R9和C16构成TL431C的频率补偿网络｡

C17为软启动电容,取C17=22pF时,可增加4ms的软启动时间,再加上本身已有10ms的软启动时间,总共为l4ms｡其余各路输出未加反馈,输出电压均由高频变压器的匝数比来确定｡因-5V电源适配器的输出功率很低,现通过电阻R2和稳压管VDZ2进行电压调节｡

R9是+30V输出的假负载,它能降低该路的空载及轻载电压｡

鉴于5V､3.3V和12V电源适配器的输出功率较大,三者都增加了后级LC滤波器(L3和C9､L4和C11､L2和C7),以减小输出纹波电压｡

  TOP233Y具有频率抖动特性,这对降低电磁干扰很有帮助｡再合理地选择安全电容C15和EMI滤波器(C6､L1)的参数值,就能使开关电源适配器产生的电磁辐射达到CISPR2(FCCB)国际标准｡将C15的一端接U,的正极,能把TOP233Y的共模干扰减至最小｡

需要指出,C15和C6都称作安全电容,区别只是C15接在高压与地之间,能滤除初､次级耦合电容产生的共模干扰,在IEC950国际标准中称之为“Y电容”｡

C6则接在交流电源适配器进线端,专门滤除电网线之间的串模干扰,被称作“X电容”｡

为承受可能从电网线窜入的雷击电压,在交流输入端还并联一只标称电压U1mA等于275V的压敏电阻器VsR｡

U1mA表示当压敏电阻器上通过1mA的直流电流时元件两端的电压值。
