电源适配器并联均流技术

  在实际应用中,一台直流稳定电源适配器的输出参数(如电压､电流､功率)往往不能满足要求,而满足这种参数要求的直流稳定电源适配器存在重新开发､设计､生产的过程,势必加大成本｡因此,在实用中往往采用模块化的构造方法,采用一定规格系列的模块式电源适配器,按照一定的串联或并联方式,分别达到输出电压､输出电流､输出功率扩展的目的｡

  但是,电源适配器输出参数的扩展,仅仅通过简单的串､并联方式还不能完全保证整个扩展后的电源适配器系统稳定､可靠地工作｡不论电源适配器模块是扩压还是扩流,均存在一个“均压”､“均流”的问题,而解决这些问题所采取的方法的不同,对整个电源适配器扩展系统的稳定性､可靠性也都有很大的影响｡由于目前稳定电源适配器输出扩流应用较多,在此仅讨论电源适配器并联均流技术｡均流的主要任务是:当负载变化时,每台电源适配器的输出电压变化相同,使每台电源适配器的输出电流按功率份额均摊｡

  1.提高电源适配器系统可靠性方法

  在电源适配器并联扩流过程中,为了提高系统工作稳定性,可采用N+m冗余的方法｡其中m表示冗余份数,m值越大,系统工作可靠性越高,系统成本也相应增加

  在电源适配器并联扩流中,应用较为广泛的办法是自动均流技术｡它通过取样､电子控制调节环路来保证整个系统的输出电流按每个单元的输出能力均摊,以达到既充分发挥每个单元的输出能力,又保证每个单元可靠工作的目的｡

  均流技术应满足以下条件:

  ①所有电源适配器模块单元应采用公共总线;

  ②整个系统应有良好的均流瞬态响应特性;

  ③整个并联输出扩流系统有一个公共控制电路｡

  常用的几种并联均流技术如下:

  ①改变单元输出内阻法(斜率控制法);②主/从控制法( Master/ Slave);

  ③外部控制电路法;

  ④平均电流型自动负载均流法;

  ⑤最大电流自动均流法(自动主/从法､民主均流法);

  ⑥强迫均流法｡

  2.改变单元输出内阻法的工作原理

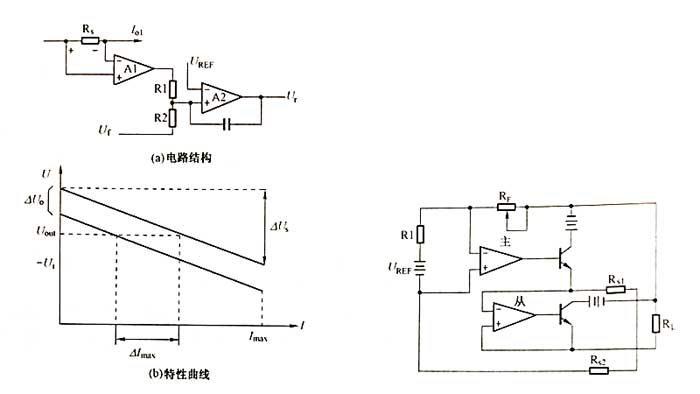

改变单元输出内阻法(斜率控制法､电压下垂法､输出特性斜率控制法)的实现方式有:U｡固定,改变斜率;斜率固定,改变输出电压该电路的结构及特性曲线如图2-23(a)､(b)所示,其中△Im=△U｡Im/△U,,内阻R｡=△U｡△I｡当单元输出电流I｡增加时,Ia在电流检测电阻Rs上的压降增加,致使A1输出电压增加,与单元电压反馈信号U叠加后送至A2反相输入端,经A2放大后输出U,变负,利用这个Ur电压控制单元输出电流,从而实现均流｡由图2-23(b)可以看出:当典型值△U｡=士0.1%､△U,=±2%时,则△lmx=0.05Imx,即调整精度为5%｡这种调节精度对大多数调节系统来说是能接受的｡改变单元输出内阻法(斜率法)的特点是小电流时均流效果较差,这点可从公式△Imux0.05Iax看出｡大电流时均流效果较好｡对电压源来说,内阻R｡(斜率)应越小越好｡但是,这种均流方法利用改变R｡来实现均流,降低了电源适配器输出的负载特性,即以牺牲电路的技术指标来实现均流｡

随着微处理器技术的发展，这种方法很容易实现程控，从而实现比较理想的均流控制性。

3．主/从从控制法

在这种工作方式下用n个单元，其中一个单元（主控单元）工作在电压源（CV）方式，其余n－1个单元工作于电流源（CC）方式，利用来自输出电流的误差电压△U来实现均流控制，其工作框图如图2－24所示。它实际上是由电压环（外环）和电流环（内环）构成电流控制的双环控制，或说成是电压控制的电流源

该方法的主要特点如下：

①一且主控单元出现故障，则整个系统崩溃；

②由于电压环工作频带宽，易受噪声干扰；

③主／从单元间必须要有通信联系，所以整个系统较复杂；

④可靠性取决于主模块，只能均流，不能构成冗余系统；

⑤适用于n个功率单元的系统。

4、外部电路控制法

该方法的工作原理是：每一个单元加一个输出电流检测电路来检测它的电流，产生的反馈信号调节每个单元的电流，从而达到各单元间输出均流的目的。在这种情况下，每个单元间应有公共总线。其特点为：这种控制方法均流效果较好，但是每个单元需附加一个电流控制电路，成为控制环路的一部分，需满足环路的总体要求。否则，会降低单元的技术指标及工作稳定性，降低系统的动态响应特性。由于每个单元都需要一个控制电路，所以，整个扩流系统连线较多。
